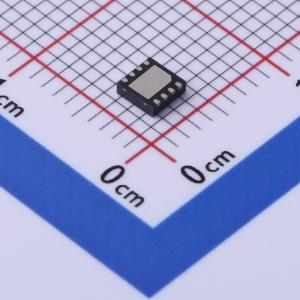

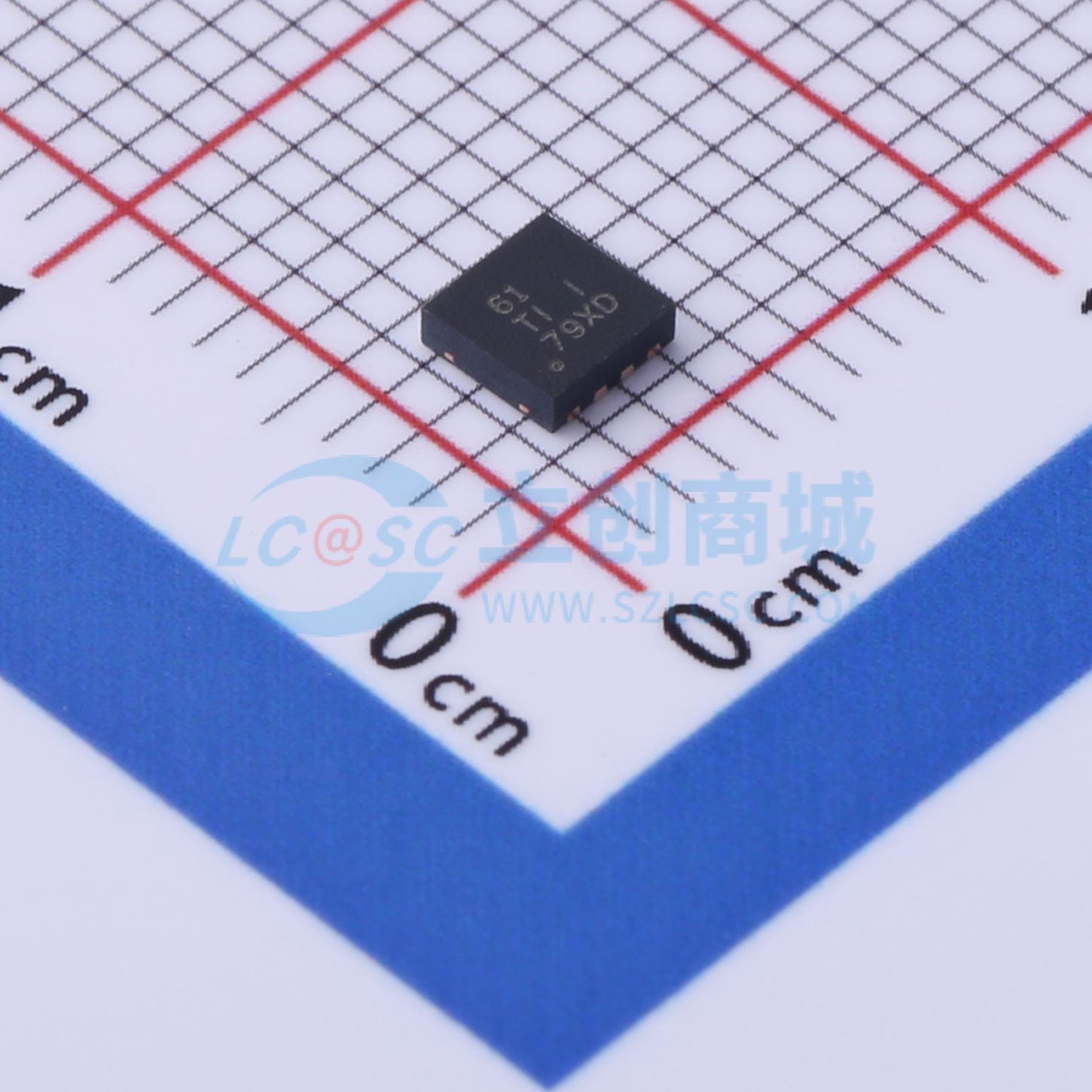

温馨提醒：图片仅供参考，商品以实物为准

TPS54061DRBT

60V、200mA同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54061是一款60V、200mA同步降压DC-DC转换器,集成有高侧和低侧MOSFET。具有90uA运行静态电流,1.4uA关断电源电流,可调节开关频率范围50kHz至1100kHz,支持同步至外部时钟,内部软启动,逐周期电流限制、过热、过压保护等功能。
品牌名称: TI(德州仪器)
商品型号: TPS54061DRBT
商品编号: C2070655
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS54061 器件是一款 60V、200mA 同步降压 DC-DC 转换器，集成有高侧和低侧 MOSFET。电流模式控制提供了简单的外部补偿和灵活的组件选择。非开关电源电流为 90μA。使用使能引脚可将关断电源电流减少至 1.4μA。为提高轻负载条件下的效率，低侧 MOSFET 会在电感电流达到 0 时充当二极管。欠压闭锁内部设定为 4.5V，但可采用两个使能引脚上的电阻器将其提高。输出电压启动斜坡由内部缓启动时间控制。可调节开关频率范围可实现高效率和外部组件尺寸优化。频率折返和热关断功能在过载情况下保护部件。 TPS54061 集成有 MOSFET 和引导再充电二极管，并且采用小型 3.00mm×3.00mm 散热增强型 VSON 封装最大限度减小了 IC 封装尺寸，从而实现了小型设计。

商品特性

集成高侧和低侧金属氧化物半导体场效应晶体管(MOSFET)用于提升轻负载效率的二极管仿真峰值电流模式控制
90μA 运行静态电流，1.4μA 关断电源电流
可调节开关频率范围：50kHz 至 1100kHz
同步至外部时钟
内部软启动
0.8V±1% 电压基准
与陶瓷输出电容器或者低成本铝制电解电容器一起工作时保持稳定
逐周期电流限制、过热、过压保护(OVP) 和频率折返保护
带散热焊盘的 3mm×3mm VSON - 8 封装
工作结温范围： -40°C 至 150°C

应用领域

4mA 至 20mA 电流回路供电传感器
低功率待机电压或者偏置电压电源
工业过程控制、计量、和安全系统
高压线性稳压器的高效替代产品

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.7V~60V
	输出电压	800mV~58V
	输出电流	200mA
	开关频率	1.1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	90uA
	开关管(内置/外置)	内置
	输出类型	可调
