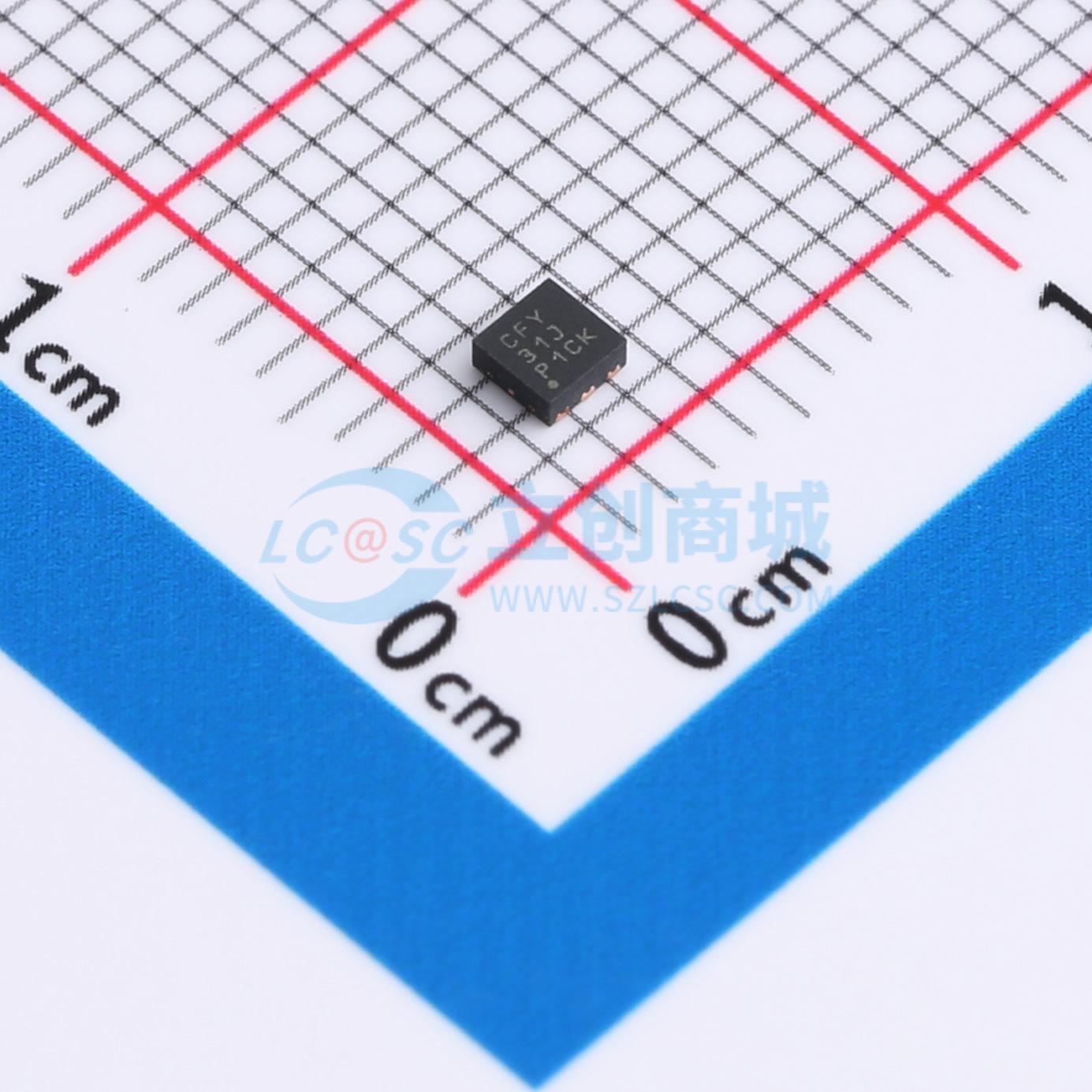

温馨提醒：图片仅供参考，商品以实物为准

TPS62291DRVT

采用2x2 DRV封装的降压转换器

描述: TPS62291 采用 2x2mm SON 封装的 2.25MHz 1A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62291DRVT
商品编号: C2070637
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPS6229x 器件是高效的同步降压直流/直流转换器，经优化可适用于电池供电的便携式应用。这些器件采用单块锂离子电池提供高达 1000mA 的输出电流。凭借 2.3V 至 6.0V 的输入电压范围，这些器件支持具有扩展电压范围的电池，非常适合为便携式应用（如手机和其他便携式设备）供电。 TPS6229x 器件在 2.25MHz 的固定开关频率下运行，在轻载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率。省电模式经过优化，具有低输出电压纹波。对于低噪声应用，可通过将 MODE 引脚的电平拉高来强制这些器件进入固定频率脉宽调制(PWM) 模式。在关断模式下，流耗减少至 1μA 以下。TPS6229x 器件允许使用小型电感器和电容器，可实现较小的解决方案尺寸。 TPS6229x 器件在自然通风环境下的额定工作温度范围为 -40°C 至 85°C。这些器件采用 2mm×2mm 6 引脚 WSON 封装(DRV)。

商品特性

高效率 - 高达 96%
高达 1000mA 的输出电流
VIN 范围为 2.3V 至 6.0V，支持具有扩展电压范围的锂离子电池
2.25MHz 固定频率运行
轻载电流下的省电模式
PWM 模式下的输出电压精度为 ±1.5%
固定输出电压选项
静态电流典型值为 15μA
可实现最低压降的 100% 占空比
轻载时的电压定位
采用 2mm×2mm×0.8mm WSON (6) 封装(DRV)

应用领域

移动电话
智能手机
无线 LAN
掌上电脑
低功耗 DSP 电源
便携式媒体播放器
负载点(POL) 应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电压	3.3V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	固定
