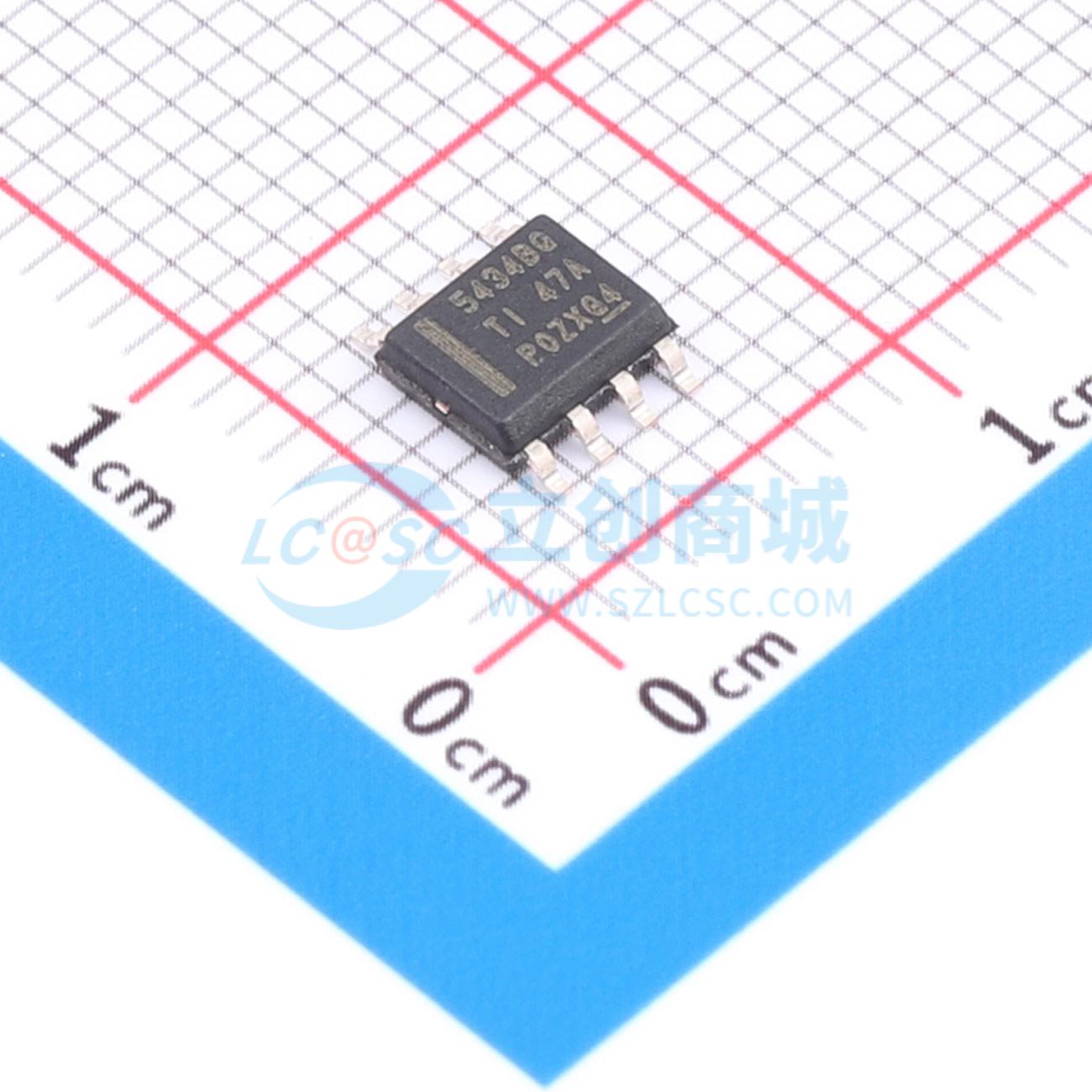

TPS54340BQDDARQ1实物图

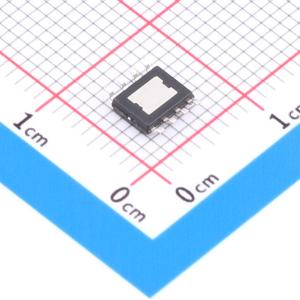

  • TPS54340BQDDARQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS54340BQDDARQ1

4.5V 至 42V 输入、3.5A TPS54340B-Q1 降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TPS54340B-Q1 具有 Eco-Mode™ 的汽车类、4.5V 至 42V 输入、3.5A 降压转换器
品牌名称
TI(德州仪器)
商品型号
TPS54340BQDDARQ1
商品编号
C2070644
商品封装
SO-8-EP​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~42V
输出电压800mV~41.1V
输出电流3.5A
开关频率2.5MHz
工作温度-40℃~+150℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)146uA
开关管(内置/外置)内置
输出类型可调

商品概述

TPS54340B-Q1 是一款配有集成型高侧MOSFET的42V、3.5A降压稳压器。按照ISO 7637标准,此器件能够耐受的抛负载脉冲高达45V。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146μA。当启用引脚被拉至低电平时,关断电源电流被减少至1μA。 欠压闭锁在内部设定为4.3V,但可用一个使能引脚上的外部电阻分压器将之提高。该器件可在内部控制输出电压启动斜坡,从而控制启动过程并消除过冲。 宽开关频率范围可实现对效率或者外部组件尺寸进行的优化。频率折返和热关断在过载条件下保护内部和外部组件。 TPS54340B-Q1器件可提供8引脚耐热增强型HSOP PowerPAD封装。

商品特性

  • 汽车电子应用认证具有符合AEC-Q100的下列结果
  • 器件温度1级:-40°C至125°C的环境运行温度范围
  • 器件人体放电模式(HBM)静电放电(ESD)分类等级H1C
  • 器件组件充电模式(CDM) ESD分类等级C3B
  • 可在轻负载条件下实现高效率,采用脉冲跳跃Eco-mode™
  • 92mΩ高侧金属氧化物半导体场效应晶体管(MOSFET)
  • 146μA静态运行电流和2μA关断电流
  • 100kHz至2.5MHz可调开关频率同步至外部时钟
  • 可在轻负载条件下使用集成型引导(BOOT)再充电场效应晶体管(FET)实现低压降
  • 可调欠压闭锁(UVLO)电压和迟滞
  • 0.8%内部电压基准
  • 8引脚HSOP封装,带有PowerPAD™封装
  • -40°C至150°C TJ运行范围
  • 使用TPS54340B-Q1并借助WEBENCH电源设计器创建定制设计方案

应用领域

  • 车辆附件:全球卫星定位(GPS),娱乐系统,高级驾驶员辅助系统(ADAS),紧急呼叫系统(eCall)
  • USB专用充电端口和电池充电器
  • 工业自动化和电机控制
  • 12V和24V工业、汽车和通信电源系统
