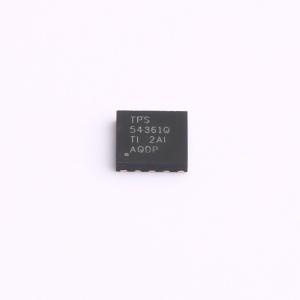

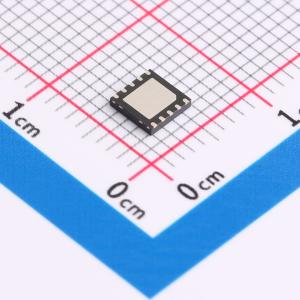

TPS54361QDPRTQ1

TPS54361-Q1 器件是一款60V，3.5A，降压稳压器，具有一个集成的高侧金属氧化物半导体场效应晶体管(MOSFET)。按照ISO 7637 标准，此器件能够耐受的抛负载脉冲高达65V。电流模式控制提供了简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式和152μA的电源电流可在轻负载时实现高效率。当使能引脚被拉至低电平时，关断电源电流被减少至2μA。 欠压闭锁在内部设定为4.3V，但可用一个使能引脚上的外部电阻分压器将之提高。输出电压启动斜坡由软启动引脚控制，该引脚还可被配置用来控制定序/跟踪。一个开漏电源正常信号表示输出处于标称电压值的93%至106%之内。 宽可调开关频率范围可针对效率或者外部组件尺寸进行优化。逐周期电流限制、频率折返和热关断在过载条件下保护内部和外部组件。 TPS54361-Q1 器件可提供10引脚4mm×4mm WSON外露散热垫封装。

• 汽车电子应用认证具有符合AEC-Q100 的下列结果
• 器件温度1 级： -40°C 至125°C 的环境运行温度范围
• 器件人体放电模式(HBM) 静电放电(ESD) 分类等级H1C
• 器件组件充电模式(CDM) ESD 分类等级C3B
• 轻负载条件下使用脉冲跳跃实现的高效率Eco-mode
• 87mΩ 高侧金属氧化物半导体场效应晶体管(MOSFET)
• 152μA 静态运行电流和2μA 关断电流
• 100kHz 至2.5MHz 可调开关频率同步至外部时钟
• 轻负载条件下使用集成型引导(BOOT) 再充电场效应晶体管(FET) 实现的低压降
• 可调欠压闭锁(UVLO) 电压和滞后
• 欠压(UV) 和过压(OV) 电源正常输出
• 可调软启动和定序
• 0.8% 内部电压基准
• 带有散热焊盘的10 引脚晶圆级小外形无引线(WSON) 封装
• TJ 运行范围为 -40°C 至150°C
• 使用TPS54361-Q1 并借助WEBENCH 电源设计器创建定制设计方案

• 车辆附件：全球卫星定位(GPS)，娱乐系统
• USB 专用充电端口和电池充电器
• 12V，24V 和48V 工业、汽车和通信电源系统
