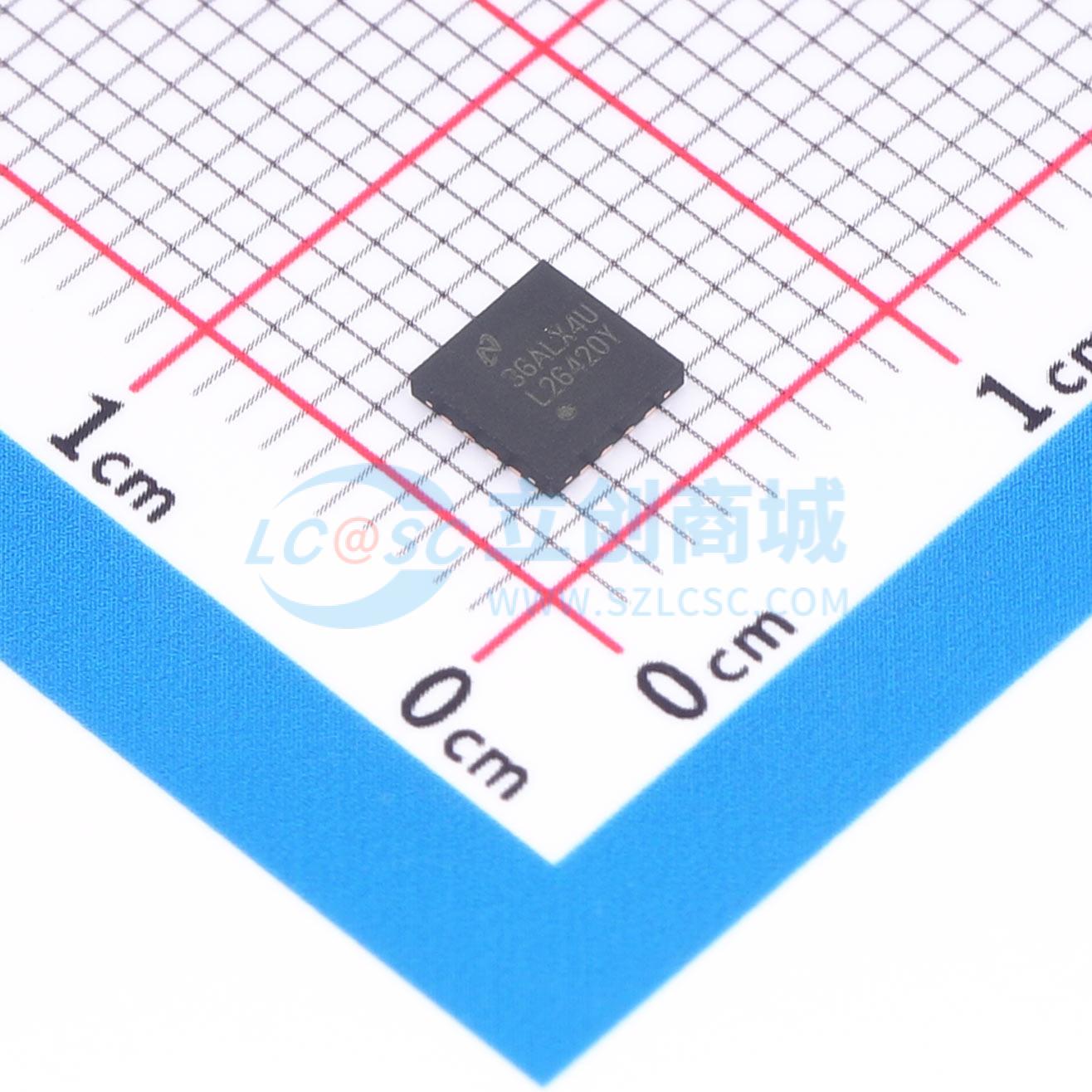

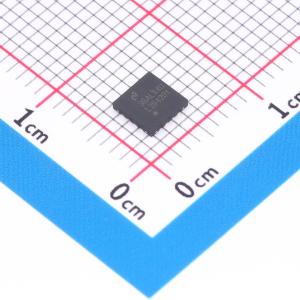

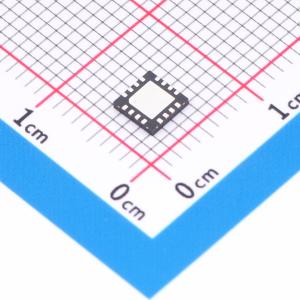

温馨提醒：图片仅供参考，商品以实物为准

LM26420YSQ/NOPB

降压型 2A 3V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM26420 双通道 2A 高效同步直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM26420YSQ/NOPB
商品编号: C2070638
商品封装: LLP-16-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM26420稳压器是一款单片高效双路PWM降压直流/直流转换器。该器件可使用BICMOS技术通过内部75mΩ PMOS顶部开关和内部50mΩ NMOS底部开关驱动两个2A负载，实现最佳的功率密度。控制电路可实现低至30ns的接通时间，从而在整个3V至5.5V输入工作范围内支持低至0.8V的最小输出电压的出色高频转换。尽管运行频率很高，但仍可以轻松实现高达93%的效率。具备外部关断功能，因此具有超低的待机电流。LM26420可利用电流模式控制和内部补偿在各种运行条件下提供高性能调节。

商品特性

符合CISPR25 5类传导发射标准
输入电压范围：3V至5.5V
输出电压范围：0.8V至4.5V
每稳压器2A输出电流
高开关频率：2.2MHz (LM26420X) 0.55MHz (LM26420Y)
0.8V ±1.5%内部电压基准
内部软启动
针对每个输出的独立电源正常和精密使能功能
电流模式、PWM运行
热关断
过压保护
启动至预偏置输出负载
稳压器为180°异相
使用LM26420及其WEBENCH电源设计器创建定制设计

应用领域

FPGA的局部5V到Vcore
HDD和机顶盒的内核电源
USB用电设备
CPU和ASIC的内核供电和I/O电压

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	800mV~4.5V
	输出电流	2A
	开关频率	550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
