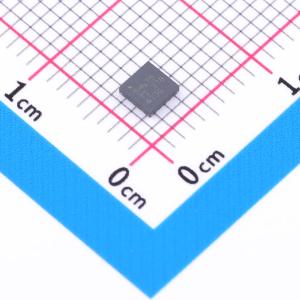

TPS54678RTER

TPS54678 器件是一款具有两个集成MOSFET的全功能6V、6A、同步降压电流模式转换器。

TPS54678 集成了MOSFET，通过实施电流模式控制来减少外部组件数量，通过启用高达2MHz的开关频率来减小电感器尺寸，并借助小型3mm×3mm热增强型WQFN封装最大限度减小IC尺寸，从而实现小型设计。

TPS54678 在工作温度范围内以精确 (±1%) 的电压基准 (VREF) 为多种负载提供精确调节。

通过集成12mΩ MOSFET，最大限度提升效率。在使用使能(EN) 引脚的情况下，通过禁用器件可降低关断电源电流。

输出电压启动斜坡受控于软启动(SS) 引脚，还可以配置该引脚来控制排序或跟踪。借助预偏置电压，可实现单调启动。通过使能引脚上的电阻分压器设定阈值，可以提高欠压锁定。开漏电源正常信号表示输出处于其标称电压值的93% 至105% 之间。

逐周期电流限制、断续过流保护和热关断可在过流情况下保护器件不受损坏。

• 采用两个12mΩ（典型值）MOSFET，可获得高效率6A持续输出电流
• 200kHz至2MHz开关频率
• 在工作温度范围（-40°C至150°C）内具有0.6V±1%电压基准
• 与外部时钟同步
• 以预偏置电压启动
• 电源正常输出
• 可调缓启动和排序
• 逐周期电流限制和断续电流保护
• 可调输入电压UVLO
• 热增强型16引脚3mm×3mm WQFN (RTE) 封装
• 使用TPS54678并借助WEBENCH电源设计器创建定制设计

• 低电压、高密度电源系统
• 针对高性能DSP、FPGA、ASIC和微处理器的负载点调节
• 宽带、网络和光学领域
• 通信基础设施
• 游戏、数字电视和机顶盒
