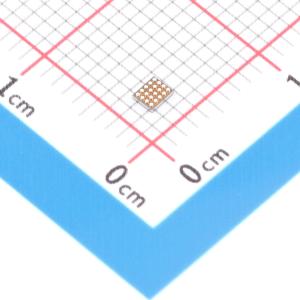

TPS630250YFFT

TPS63025x 是高效、低静态电流的降压 - 升压转换器，适用于输入电压高于或低于输出电压的应用场景。在升压模式下，输出电流最高可达 2 A；在降压模式下，输出电流最高可达 4 A。开关中的最大平均电流限制在典型值 4 A。TPS63025x 通过根据输入电压在降压或升压模式之间自动切换，在整个输入电压范围内调节输出电压，确保模式之间的无缝转换。该降压 - 升压转换器基于固定频率的脉宽调制（PWM）控制器，采用同步整流以实现最高效率。在低负载电流时，转换器进入省电模式，以在整个负载电流范围内保持高效率。有一个 PFM/PWM 引脚，允许用户在自动 PFM/PWM 模式操作和强制 PWM 操作之间进行选择。在 PWM 模式下，通常使用 2.5 MHz 的固定频率。输出电压可通过外部电阻分压器进行编程，也可在芯片内部固定。可以禁用转换器以最大限度地减少电池消耗。在关断期间，负载与电池断开连接。该器件采用 1.766 mm x 2.086 mm 的 20 引脚 WCSP 封装和 2.5 mm x 3 mm 的 14 引脚 HotRod 封装。

• 真正的降压或升压操作，降压和升压操作之间自动无缝转换
• 2.3V 至 5.5V 输入电压范围
• 2 A 连续输出电流：VIN ≥ 2.5 V，VOUT = 3.3 V
• 可调及固定输出电压
• 降压或升压模式下效率高达 95%，当 VIN = VOUT 时效率高达 97%
• 典型开关频率 2.5MHz
• 35μA 工作静态电流
• 集成软启动
• 省电模式
• 真正的关断功能
• 输出电容放电功能
• 过温保护和过流保护
• 宽电容选择范围
• 小型 1.766 mm x 2.086 mm 20 引脚 WCSP 封装和 2.5 mmx3 mm 14 引脚 Hot Rod 封装

• 手机、智能手机
• 平板电脑
• 个人电脑和智能手机配件
• 负载点调节
• 电池供电应用
