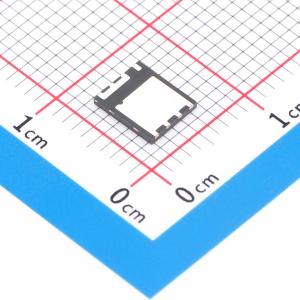

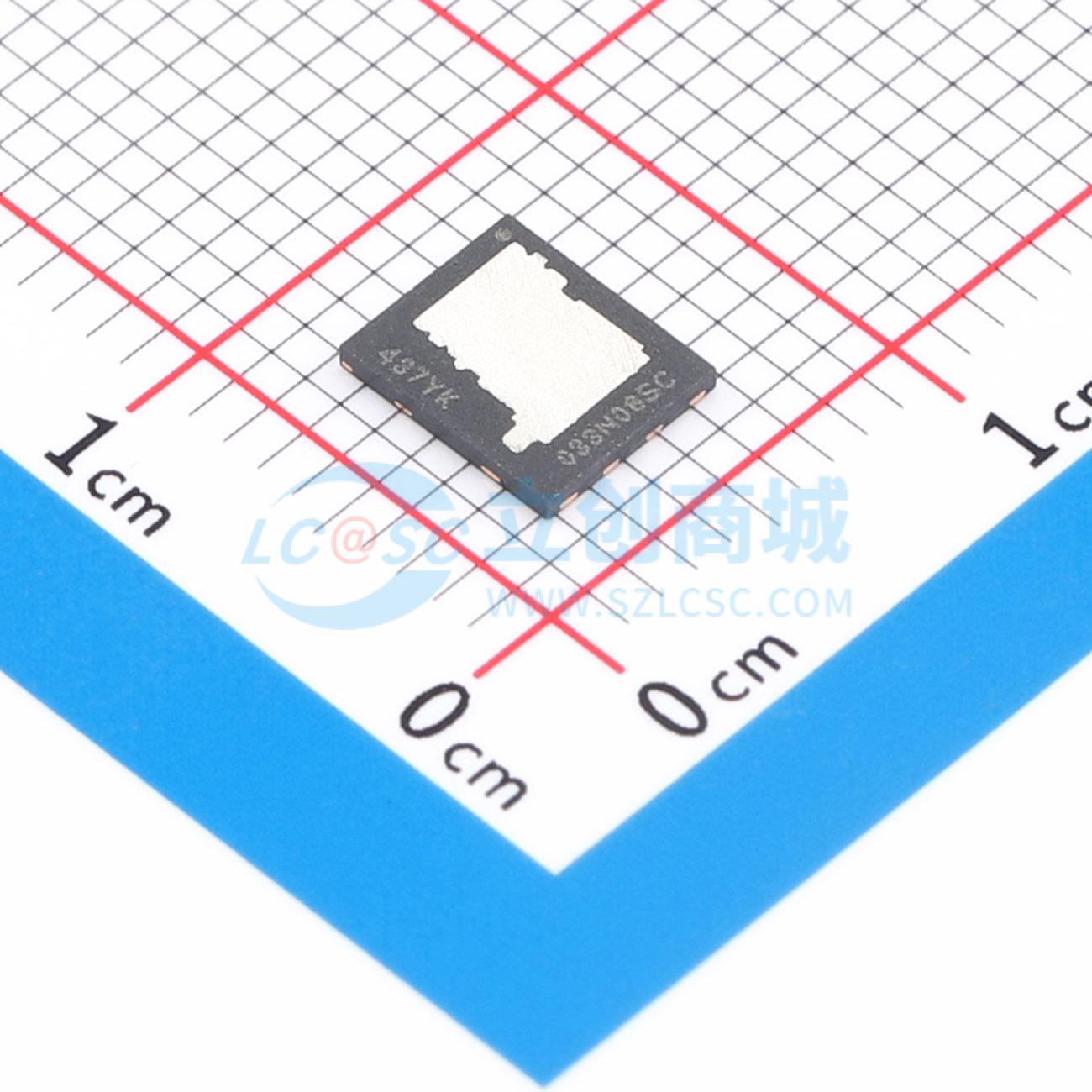

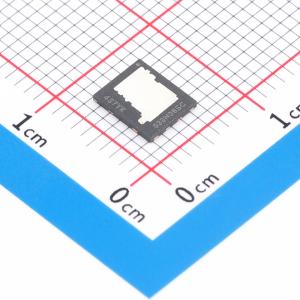

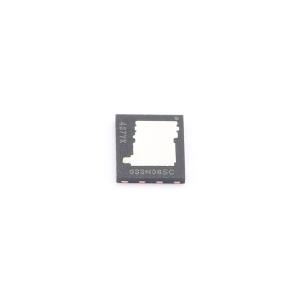

BSC033N08NS5SCATMA1
OptiMOs 5功率晶体管，双侧面冷却封装，适用于同步整流
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BSC033N08NS5SCATMA1
- 商品编号
- C20189654
- 商品封装
- WSON-8-2
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 144A | |
| 导通电阻(RDS(on)) | 3.3mΩ@10V | |
| 耗散功率(Pd) | 136W | |
| 阈值电压(Vgs(th)) | 3.8V | |
| 栅极电荷量(Qg) | 53nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 4.6nF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 740pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 双侧散热封装,具备最低的结到顶部热阻
- 针对服务器和台式机的同步整流进行优化
- 经过100%雪崩测试
- 卓越的热阻性能
- N沟道
- 额定温度175°C
- 无铅引脚镀层;符合RoHS标准
- 根据IEC61249-2-21标准无卤
应用领域
- 汽车
- 开关模式电源
