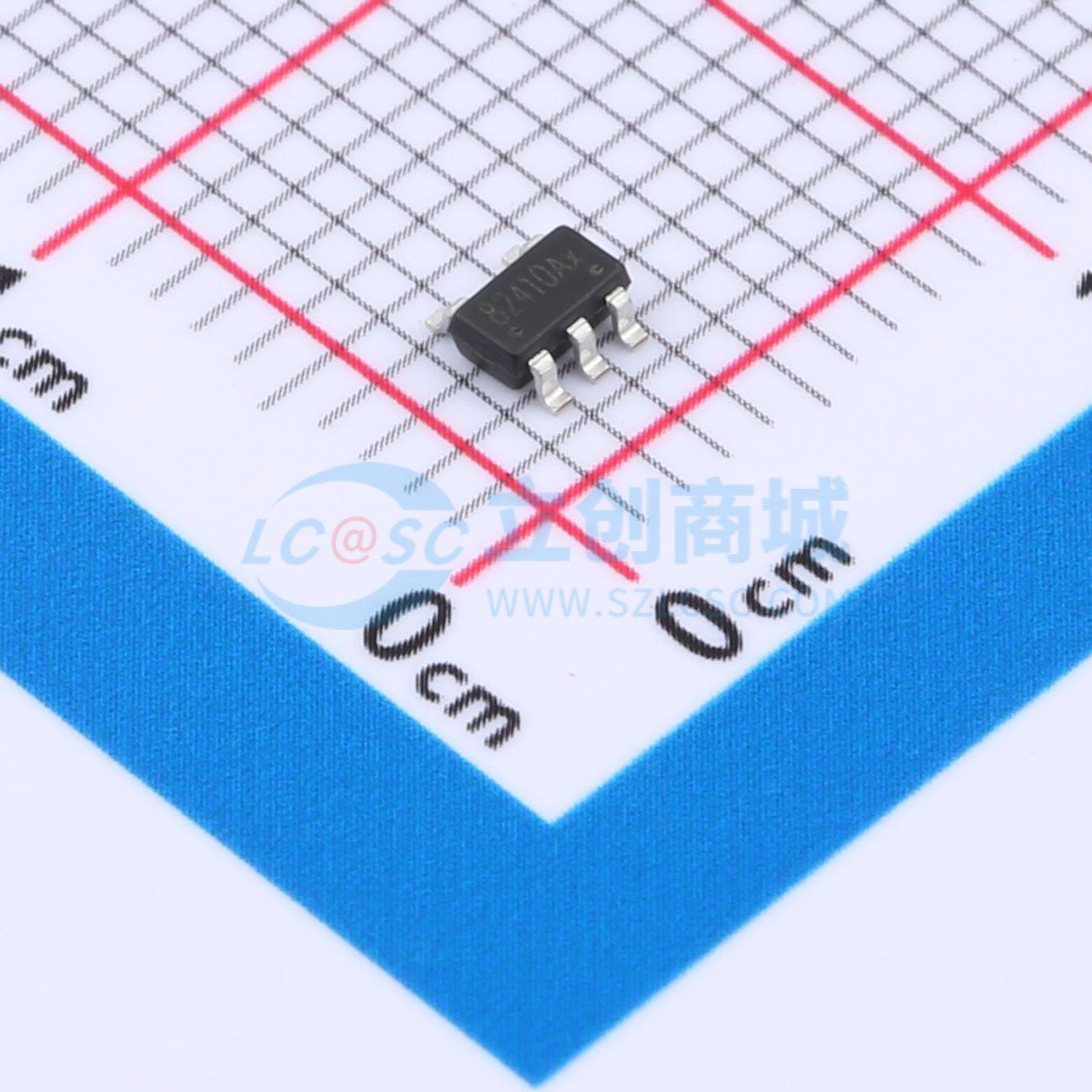

温馨提醒：图片仅供参考，商品以实物为准

GP82410

高性能PSR CV/CC功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GP82410是一款高性能的AC/DC功率控制器，可应用于充电器和适配器。芯片采用原边反馈和控制，无需光耦和TL431即可实现4%的恒压恒流精度。 GP82410在恒流工作中采用PFM控制，在恒压工作中采用PFM/PWM多种模式复合控制。
品牌名称: HaloChip(华众芯)
商品型号: GP82410
商品编号: C19626938
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	降压式
	特性	恒流模式(CC)；过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	工作模式	PFM 调制；PWM 调制
	反馈方式	原边反馈

商品概述

GP82410是一款高性能的AC/DC功率控制器，可应用于充电器和适配器。芯片采用原边反馈和控制，无需光耦和TL431即可实现4%的恒压恒流精度。 GP82410在恒流工作中采用PFM控制，在恒压工作中采用PFM/PWM多种模式复合控制。此外，GP82410集成了输出线缆补偿功能，从而有利于减小开关损耗并简化系统EMI设计，优化输出特性。 GP82410提供软启动，音频噪音消除技术以及多种保护功能，诸如自动重启，逐周期电流限制，VCC过压欠压钳位保护，管脚开路短路保护，驱动钳位保护等。

商品特性

原边采样和反馈，无需光耦和TL431
在常规输入条件下，4%的恒流恒压精度
输出线损补偿技术
超低待机功耗70mW
音频噪音消除技术
前沿消隐功能（LEB）
逐周期限流功能
VCC过压欠压保护（UVLO，OVP）&钳位
管脚开路保护

应用领域

手机、无绳电话、PDA、MP3和其它便携式设备等的适配器、充电器
LED驱动电源
线性电源和RCC开关电源升级换代
其它辅助电源等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	300mV~31V
	开关频率	70kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
