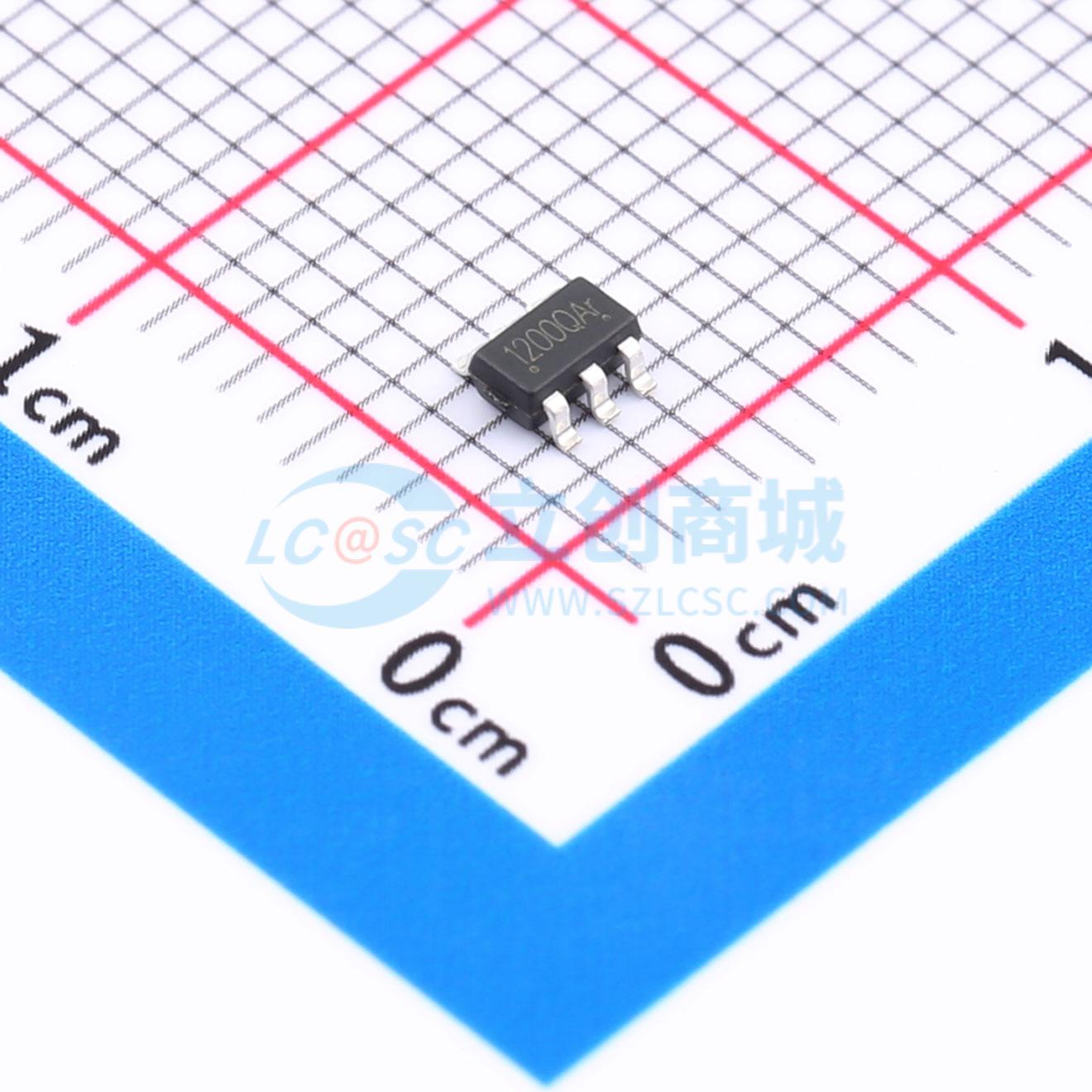

温馨提醒：图片仅供参考，商品以实物为准

GP1200QLGT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GP1200Q是一款高度集成的隔离型适配器和充电器的PSR驱动控制芯片，MOSFET外置。GP1200Q工作在QR导通模式，具有效率高，EMI特性好等优点。其待机功耗低于70mW，可以轻松满足欧洲能源之星6级能效标准。输出线损补偿可以调，可以实现良好的空满载输出电压曲线。GP1200Q集成了输出短路，过压保护，逐周期过流保护, 软启动，Vdd脚过压欠压保护及钳位，Gate脚钳位保护后级MOSFET。GP1200Q采用SOT23-6封装。
品牌名称: HaloChip(华众芯)
商品型号: GP1200QLGT
商品编号: C19626937
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.103克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	特性	过压保护(OVP)；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；软启动
	工作温度	-40℃~+85℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

GP1200Q是一款高度集成的隔离型适配器和充电器的PSR驱动控制芯片，MOSFET外置。GP1200Q工作在QR导通模式，具有效率高，EMI特性好等优点。其待机功耗低于70mW，可以轻松满足欧洲能源之星6级能效标准。输出线损补偿可以调，可以实现良好的空满载输出电压曲线。GP1200Q集成了输出短路，过压保护，逐周期过流保护, 软启动，Vdd脚过压欠压保护及钳位，Gate脚钳位保护后级MOSFET。GP1200Q采用SOT23-6封装。

商品特性

待机功耗低于70mW
±5%恒流恒压精度，内置线损补偿技术
输出短路保护
逐周期过流保护
前沿消隐防OCP误动作
管脚开路保护
软启动功能
输出过压保护
电源(Vdd脚)过压保护及钳位
电源(Vdd脚)欠压保护

应用领域

电池充电器
电源适配器
LED照明驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	35V
	开关频率	120kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	-
