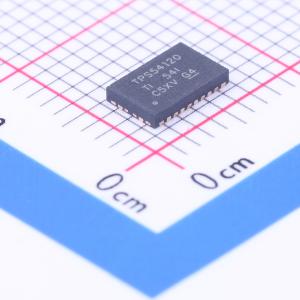

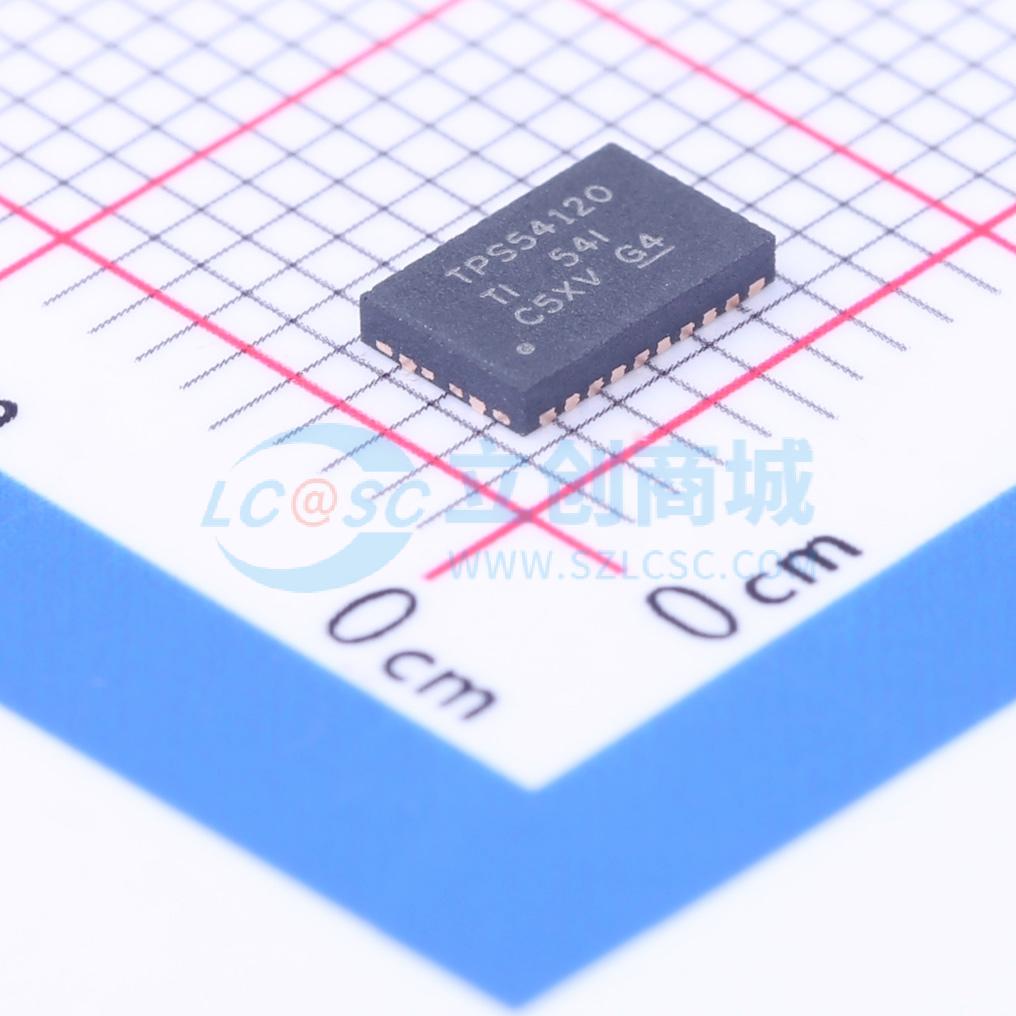

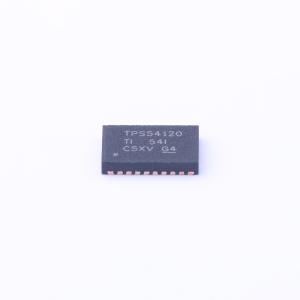

TPS54120RGYT

低噪声、1A 电源管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54120将一个降压开关(dc-dc)转换器的高效率与一个高电源抑制比（PSR)、低噪声、低压差稳压器(LDO)结合起来以提供一个将安静电源轨传送到噪声敏感应用的超低噪声电源。该器件具有4.5V至17V的宽输入电压范围,支持1A的持续输出电流,输出电压可在0.8V至6.0V之间设定。
品牌名称: TI(德州仪器)
商品型号: TPS54120RGYT
商品编号: C206120
商品封装: TQFN-24-EP(3.5x5.5)
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

TPS54120 将一个降压开关(dc-dc) 转换器的高效率与一个高电源抑制比(PSR) 、低噪声、低压差稳压器(LDO) 结合起来以提供一个将安静电源轨传送到噪声敏感应用的超低噪声电源。借助于 4.5 V 至 17 V 的宽输入电压范围，TPS54120 非常适合于具有 12-V 电源总线的系统，此器件还支持一个 1-A 的持续输出电流。通过使用外部电阻器，输出电压可在 0.8 V 至 6.0 V 之间设定。dc-dc 转换器和 LDO 完全可配置，这使得 TPS54120 可被用于广泛的低噪声应用。此外，TPS54120 还包括诸如软启动、开关频率同步等特性、以及一个电源正常引脚。此器件封装在一个节省空间、3.5 -mm×5.5 -mm QFN 封装内，并且可在 -40°C 至 +125°C 的结温温度范围内运行。

商品特性

低噪声输出：在 100 Hz 至 1 MHz 之间时为 17 µVRMS
宽输入电压范围：4.5 V 至 17 V
高效：在 1 A，12V 输出上为 72%
出色的负载/线路瞬态响应
可与外部时钟（200 kHz 至 1.2 MHz）同步
小尺寸封装：3.5 mm×5.5 mm 四方扁平无引线封装 QFN - 24

应用领域

电信基础设施
微基站和节点基站
功率敏感时钟分配电路
测试和测量
供电射频(RF) 部件：VCO、接收器、数模转换器(ADC)
专业音频

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	800mV~6V
	输出电流	1A
	开关频率	200kHz~1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
