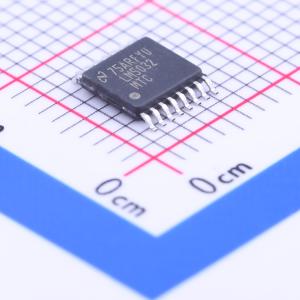

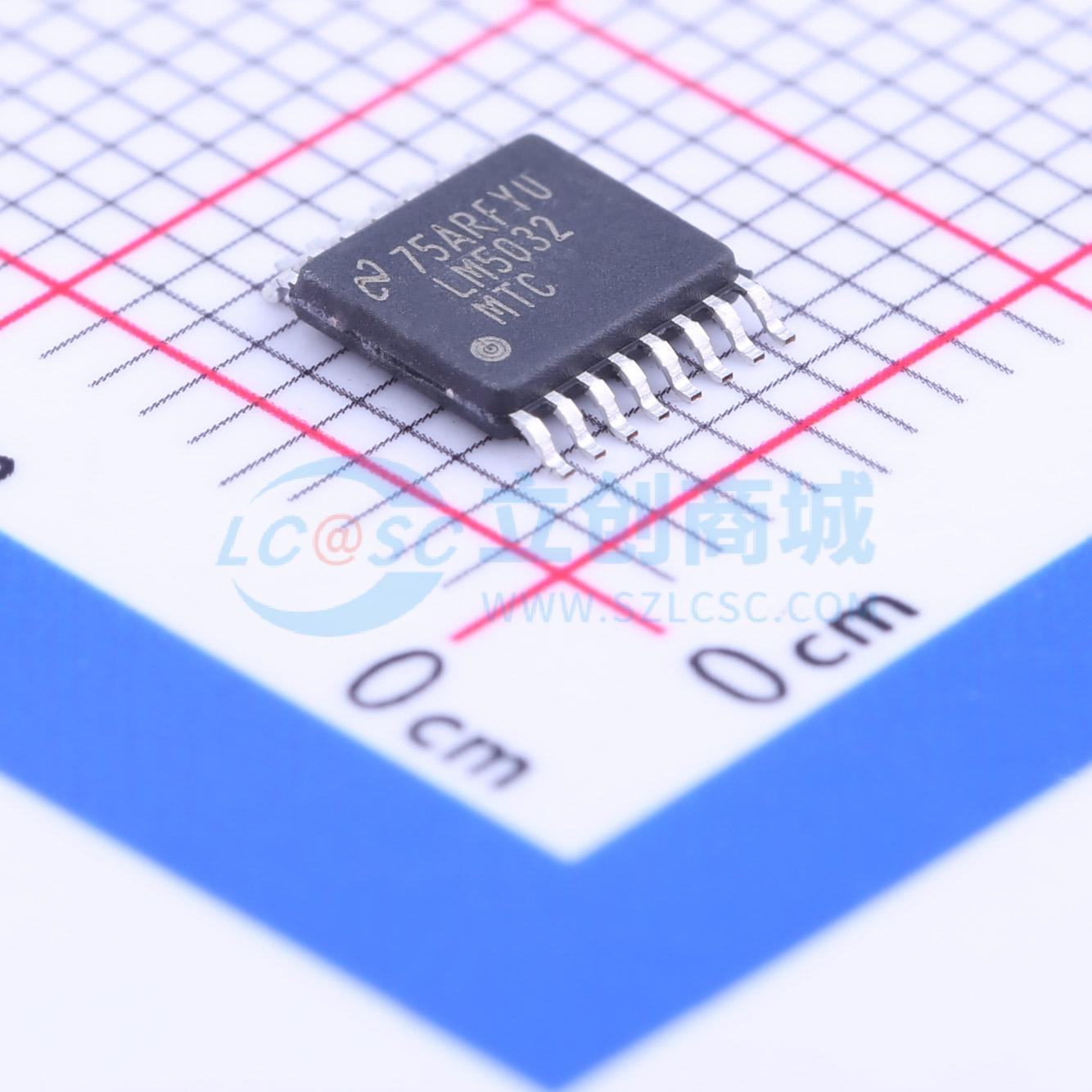

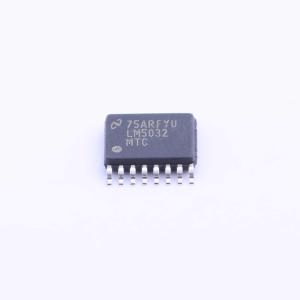

LM5032MTC/NOPB

高电压双通道交错电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5032是一款高电压双通道交错电流模式控制器,包含所有必要的功能来控制两个独立的前向DC/DC转换器或一个由两个交错功率级组成的高电流转换器。两个控制器通道以180°相位差运行,从而减少输入纹波电流。LM5032包括一个启动调节器,可以在宽输入范围内工作,最高可达100V,并且具有复合（双极 + CMOS）栅极驱动器,提供强大的MOSFET开关功能。此外,还包括可编程最大占空比、最大占空比折返、可调整的线路欠压锁定、逐周期电流限制、hiccup模式故障操作等功能。
品牌名称: TI(德州仪器)
商品型号: LM5032MTC/NOPB
商品编号: C205476
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.183克(g)

商品参数

商品概述

LM5032双路电流模式PWM控制器具备控制两个独立的正激式DC/DC转换器或由两个交错功率级组成的单路大电流转换器所需的全部特性。两个控制器通道以180°异相方式工作，从而降低输入纹波电流。LM5032包含一个可在高达100 V的宽输入范围内工作的启动稳压器，以及复合（双极 + CMOS）栅极驱动器，可提供强劲的2.5 A峰值灌电流。可调的最大PWM占空比可减轻初级侧MOSFET开关的压力。其他特性包括可编程的线路欠压锁定、逐周期电流限制、具有可调响应时间的打嗝模式故障操作、PWM斜率补偿、软启动，以及一个具备同步功能、频率可达2 MHz的振荡器。

商品特性

两个独立的PWM电流模式控制器
集成高压启动稳压器
复合2.5 A主输出栅极驱动器
单电阻将振荡器频率设置至2 MHz
可同步振荡器
可编程最大占空比
高输入电压时最大占空比折返
用于打嗝模式限流的可调定时器
集成斜率补偿
可调线路欠压锁定
独立可调软启动（每个稳压器）
与光耦晶体管直接接口
热关断
TSSOP 16引脚封装

应用领域

电信电源转换器
工业电源转换器
42 V汽车系统

优惠活动

购买数量

(92个/管，最小起订量 1 个)

个

起订量：1 个92个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	13V~100V
	输出电压	-
	输出电流	-
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	正激式
	静态电流(Iq)	4.3mA
	开关管(内置/外置)	外置
	输出类型	-
