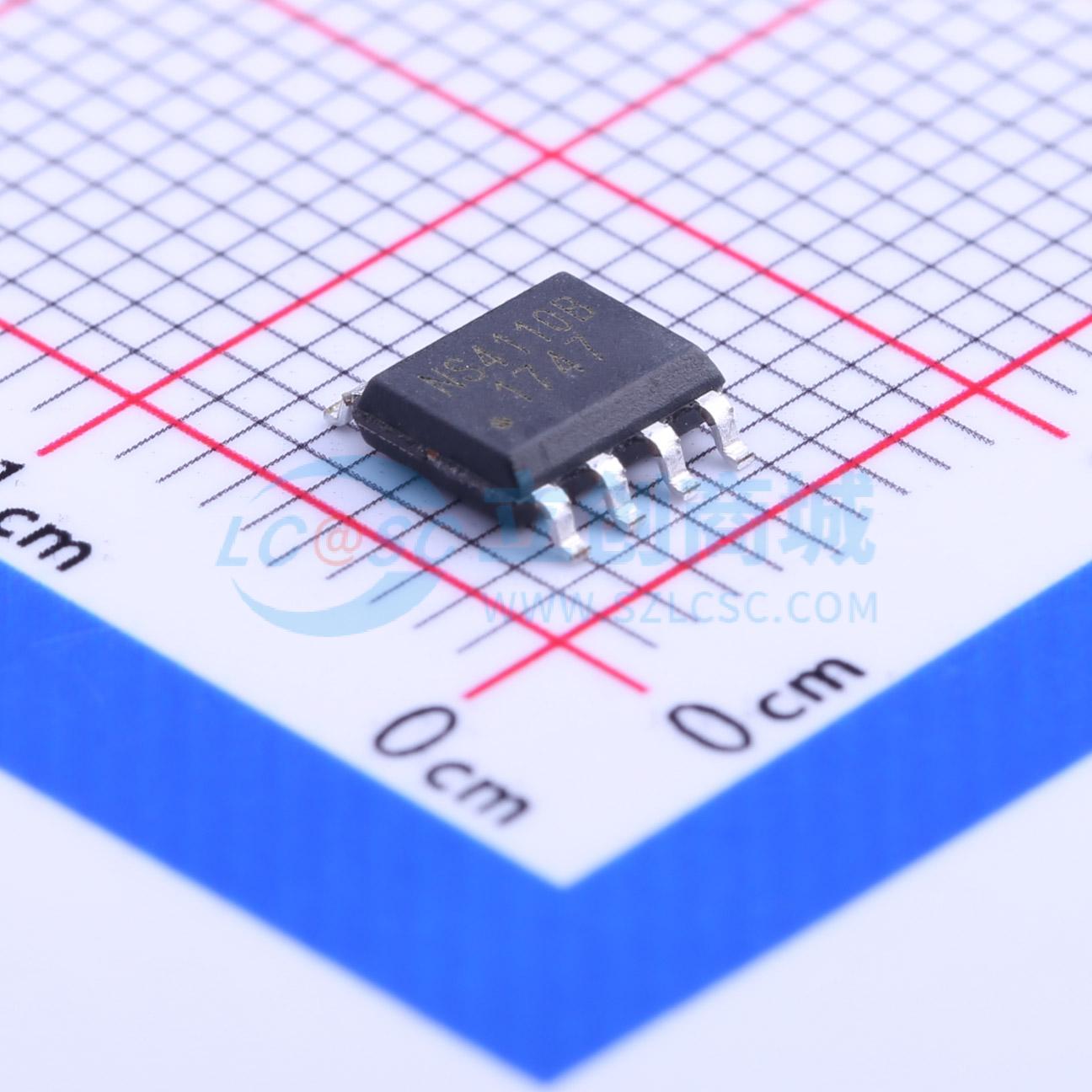

温馨提醒：图片仅供参考，商品以实物为准

NS4110B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低EMI，差分输入，20W单声道AB/D类音频功率放大器
品牌名称: Nsiway(纳芯威)
商品型号: NS4110B
商品编号: C189954
商品封装: SOP-8-EP
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

NS4110B是一款20W单声道AB/D类切换音频功率放大器，支持差分输入，超低EMI，无需滤波器。可通过不同电平控制芯片的工作模式：CTRL脚电压为2.0V - 5.0V，芯片进入D类工作模式，0.9 - 1.5V时芯片进入AB类工作模式，0.5V以下时芯片关断，应用灵活方便。NS4110B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。NS4110B在12V的工作电压时，能够向4Ω负载提供高达18W的输出功率，90%以上的效率更加适合便携式音频系统。NS4110B内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。NS4110B提供eSOP - 8封装，额定的工作温度范围为 - 40°C至85°C。

商品特性

工作电压范围：6V - 14V
输出功率：7W（CLASS D，7.4V/4Ω，THD），10W（CLASS D，9V/4Ω，THD），18W（CLASS D，12V/4Ω，THD /= 10%）
最高可达92%效率（12V/8Ω）
电平设置工作模式
无需输出滤波器
差分输入
优异的“上电，掉电”噪声抑制
过流保护、过热保护、欠压保护
eSOP - 8封装

应用领域

大功率蓝牙音响
移动音箱扩音器
其他消费类音频设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

近期成交5单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放；D类功放
	扬声器通道数	单声道
	输出功率	10Wx1@4Ω
	工作电压	6V~14V
	总谐波失真+噪声(THD+N)	0.03%

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	-92dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-85dB；-82dB
	效率	85%；92%
