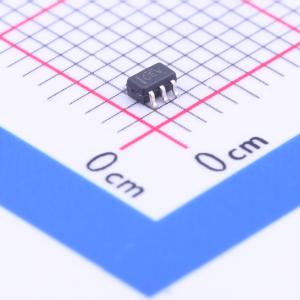

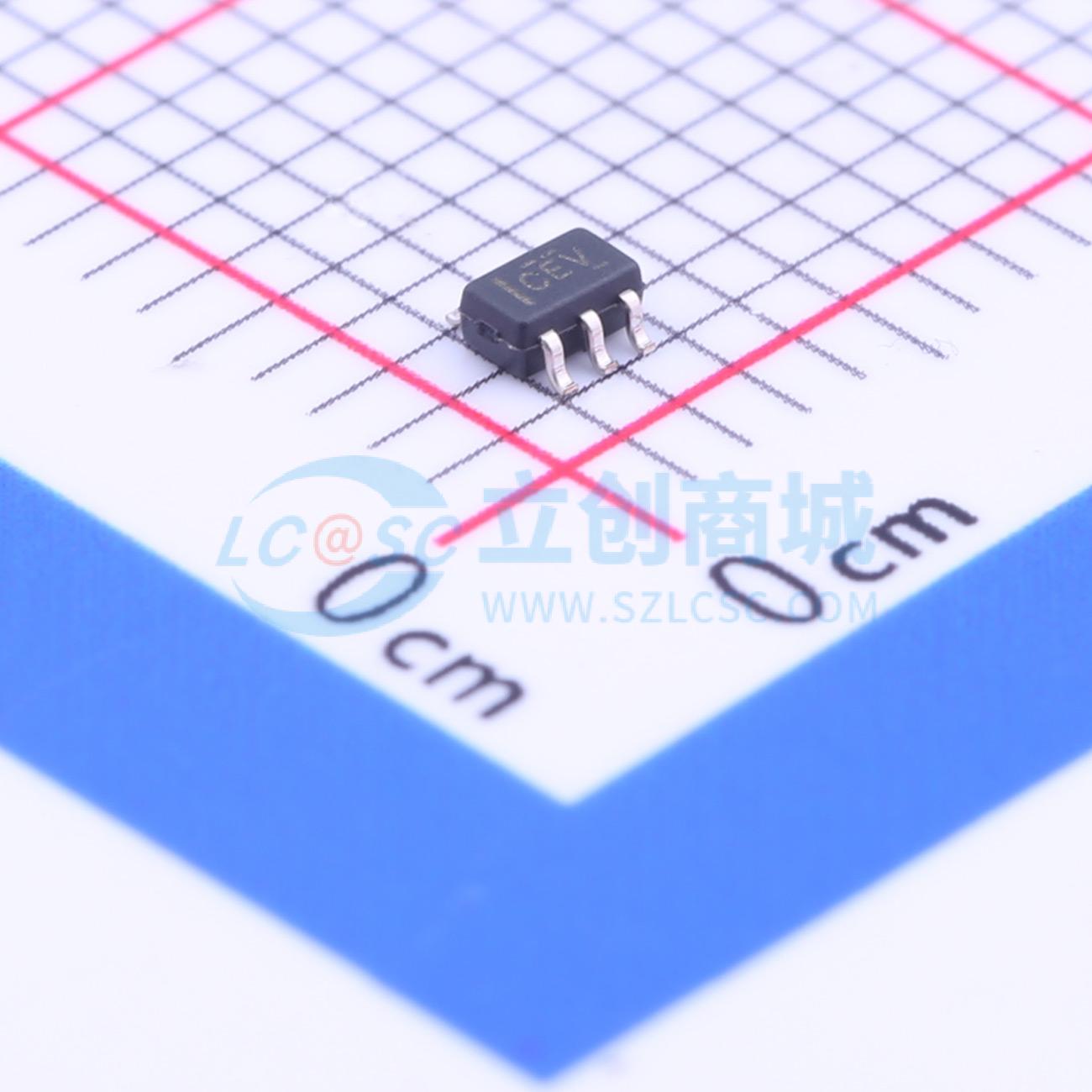

温馨提醒：图片仅供参考，商品以实物为准
INA212AIDCKT
低侧或高侧双向测量零漂移电流检测放大器
- 描述
- INA212 26V、双向、高精度电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA212AIDCKT
- 商品编号
- C201531
- 商品封装
- SOT-363(SC-70-6)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -100mV~26V | |
| 增益 | 1000V/V | |
| 带宽 | 4kHz | |
| 输入偏置电流(Ib) | 28uA | |
| 输入失调电压(Vos) | 35uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~26V | |
| 静态电流(Iq) | 65uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.02uA | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 140dB | |
| 噪声密度(eN) | 25nV/√Hz@1kHz |
商品概述
INA21x是电压输出型电流分流监测器（也称为电流检测放大器），常用于过流保护、系统优化的精密电流测量或闭环反馈电路。该系列器件可在-0.3 V至26 V的共模电压下检测分流器两端的压降，且与电源电压无关。提供六种固定增益：50 V/V、75 V/V、100 V/V、200 V/V、500 V/V或1000 V/V。零漂移架构的低失调特性使得分流器两端的最大压降低至10 mV满量程时也能进行电流检测。 这些器件采用2.7 V至26 V单电源供电，最大电源电流为100 μA。所有型号均在扩展工作温度范围（-40°C至+125°C）内进行了规格定义，并提供SC70和UQFN封装。
商品特性
- 宽共模范围：-0.3 V至26 V
- 失调电压：±35 μV（最大值，INA210）（支持10 mV满量程的分流压降）
- 增益误差（全温度范围内最大值）：– ±0.5%（C版本）– ±1%（A和B版本）
- 0.5 μV/°C失调漂移（最大值）
- 10 ppm/°C增益漂移（最大值）
- 增益可选：INA210：200 V/V；INA211：500 V/V；INA212：1000 V/V；INA213：50 V/V；INA214：100 V/V；INA215：75 V/V
- 静态电流：100 μA（最大值）
- 所有型号均提供SC70和超薄UQFN封装
应用领域
- 笔记本电脑
- 手机
- 电信设备
- 电源管理电池充电器
