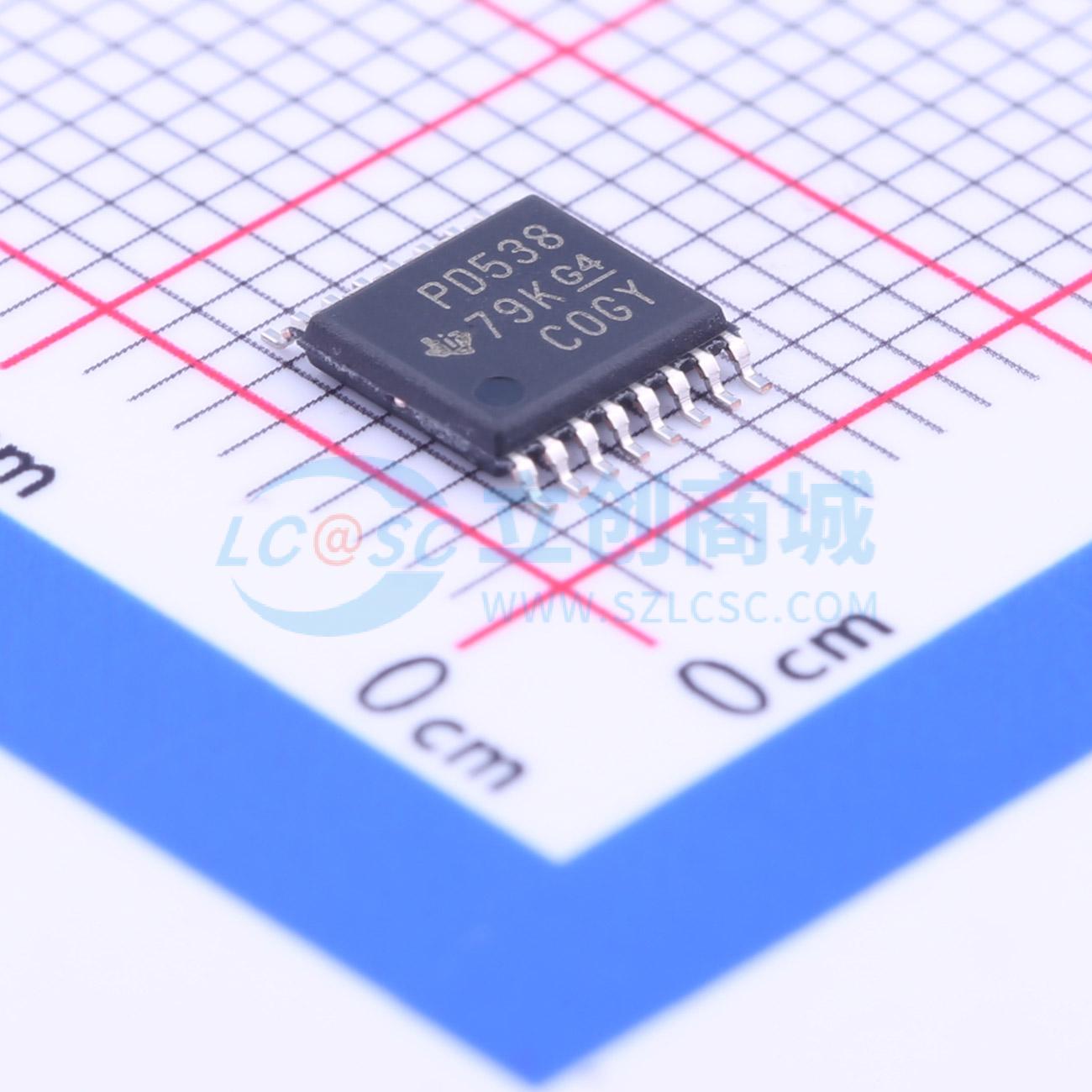

温馨提醒：图片仅供参考，商品以实物为准

PCA9538PWR

带中断输出、复位和配置寄存器的8位I²C和SMBus低功耗I/O扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCA9538 具有中断输出、复位和配置寄存器的 8 位 2.3V 至 5.5V I2C/SMBus I/O 扩展器
品牌名称: TI(德州仪器)
商品型号: PCA9538PWR
商品编号: C201530
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

PCA9538是一款符合两线双向I2C总线（或SMBus）协议、用于通用并行输入/输出（I/O）扩展的8位I/O扩展器。此器件的工作电源电压范围为2.3V至5.5V。此器件支持100kHz（标准模式）和400kHz（快速模式）两种时钟频率。当开关、传感器、按钮、LED、风扇等需要额外的I/O时，此器件及其他I/O扩展器可提供简单的解决方案。

PCA9538包括一项功能：当输入端口状态发生变化时，在INT引脚上生成中断。硬件可选地址引脚A0和A1最多允许四个PCA9538器件位于同一I2C总线上。也可以使用复位功能或通过下电上电生成上电复位，从而将此器件复位为默认状态。

INT可连接至一个微控制器的中断输入。通过在这条线路上发送一个中断信号，远程I/O可通知微控制器在其端口上是否存在输入数据，而无须通过I2C总线进行通信。因此，PCA9538还可作为简单的从器件。

该器件的输出（已锁存）具有高电流驱动能力，用于直接驱动LED。它具有低电流消耗。

两个硬件引脚（A0和A1）用于编程和改变固定的I2C地址，并允许多达四个器件共享同一个I2C总线或SMBus。

商品特性

1μA低待机电流消耗（最大值）
I2C至并行端口扩展器
开漏电路低电平有效中断输出
低电平有效复位输入
工作电源电压范围为2.3V至5.5V
可耐受5V电压的I/O端口
400kHz快速I2C总线
两个硬件地址引脚允许在I2C/SMBus上使用多达四个器件
输入和输出配置寄存器
极性反转寄存器
加电时所有通道均被配置为输入
加电时无干扰
SCL/SDA输入端上的噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动LED
闩锁性能超过100mA，符合JESD78II类规范的要求
ESD保护性能超过JESD22规范要求
2000V人体放电模型(A114 - A)
200V机器放电模型(A115 - A)
1000V带电器件模型(C101)

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	8
	是否有中断输出	有中断输出
	输出类型	推挽式
	工作电压	2.3V~5.5V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	支持设备数量	4
	静态电流(Iq)	1.9uA
	输出高电平(VOH)	4.1V
