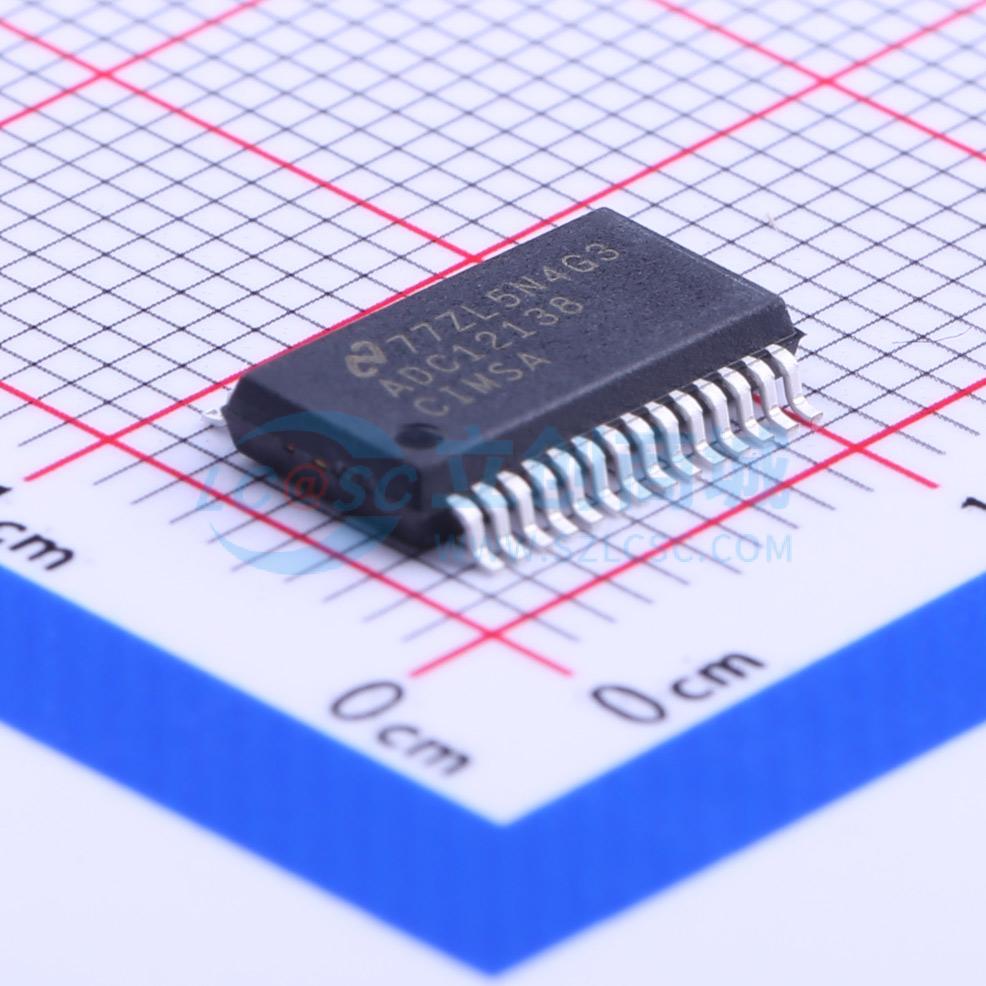

温馨提醒：图片仅供参考，商品以实物为准

ADC12138CIMSAX/NOPB

停产 ADC12138CIMSAX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC12138是一款具有自校准功能的12位加符号逐次逼近型模数转换器，具有串行输入/输出和可配置的输入多路复用器。
品牌名称: TI(德州仪器)
商品型号: ADC12138CIMSAX/NOPB
商品编号: C181232
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.496克(g)

商品参数

商品概述

ADC12130、ADC12132和ADC12138是12位带符号逐次逼近型模数转换器，具备串行I/O和可配置输入多路复用器。ADC12132和ADC12138分别配备2通道和8通道多路复用器。差分多路复用器输出和ADC输入可通过MUXOUT1、MUXOUT2、A/DIN1和A/DIN2引脚获取。ADC12130有一个2通道多路复用器，其多路复用器输出和ADC输入在内部连接。ADC12130系列经过测试，采用5 MHz时钟。应要求，这些ADC会进行自校准过程，将线性度、零点和满量程误差调整至通常各小于±1 LSB。模拟输入可配置为单端、差分或伪差分模式的各种组合。采用单+5V电源可适应全差分单极性模拟输入范围（0V至+5V）。在差分模式下，由于采用12位带符号输出数据格式，即使负输入大于正输入，也能获得有效输出。串行I/O配置为符合NSC MICROWIRE标准。有关电压基准，请参考LM4040、LM4050或LM4041。

商品特性

串行I/O（兼容MICROWIRE、SPI和QSPI）
掉电模式
可编程采集时间
可变数字输出字长和格式
无需零点或满量程调整
单5V电源，模拟输入范围0V至5V

应用领域

笔式计算机
数字化仪
全球定位系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	-
	通道数	8
	工作电压	3V~5.5V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	2LSB
	工作温度	-40℃~+85℃
