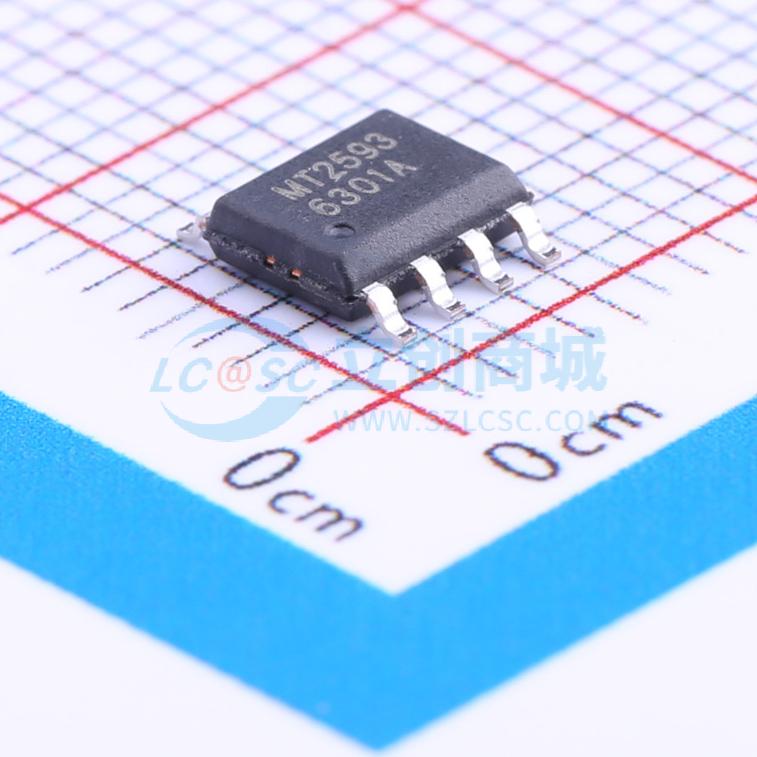

温馨提醒：图片仅供参考，商品以实物为准

MT2593

40V 3A 降压式DC/DC驱动电路

描述: MT2593是一款输入耐压可达40V的降压式DC/DC驱动电路,能够实现精确的恒流以及恒压功能。输入电压范围为4.5V~40V,输出电压可调:1.25V~39V,输出电流采样电压:0.11V,输出电压基准电压:1.25V,持续输出5V/3A的负载能力,最小输出压差0.3V,开关频率为150KHz,最大开关电流3A,内置75mohm的功率MOSFET,具有输出恒流回路,良好的负载和线电压调节功能,占空比可以通过PWM控制电路实现0~100%范围内的调节,内置输入过压保护功能,具有软启动、频率补偿、过热保护、限流功能。
品牌名称: 西安航天民芯
商品型号: MT2593
商品编号: C180419
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

MT2593 是一款输入耐压可达 40V 的降压式 DC/DC 驱动电路，能够实现精确的恒流以及恒压功能。 MT2593 内置 75mohm 的功率 MOSFET，可持续输出 5V/3A 的负载能力。具有极好的线性调整率和负载调整率。 MT2593 以 150KHz 固定频率工作，无需外部补偿，可以依靠内部的稳定环路实现恒压和恒流控制。MT2593 只需要很少的外部器件就可以工作，应用线路非常简单。 MT2593 占空比可以通过 PWM 控制电路实现 0~100% 范围内的调节。MT2593 具有输入过压和过流保护功能，具有转换效率高，系统元件少，可靠性高，安全性高等优点。

商品特性

输入电压范围为 4.5V~40V
输出电压可调：1.25V~39V
输出电流采样电压：0.11V
输出电压基准电压：1.25V
最小输出压差 0.3V
开关频率为 150KHz
最大开关电流 3A
具有输出恒流回路
良好的负载和线电压调节功能
内置输入过压保护功能
内置高压功率 MOSFET 开关管
具有软启动、频率补偿、过热保护、限流功能
封装型式：ESOP-8

应用领域

降压型开关电源
LED 恒流驱动电源
车载充电器
电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.25V~39V
	输出电流	-
	开关频率	150kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
