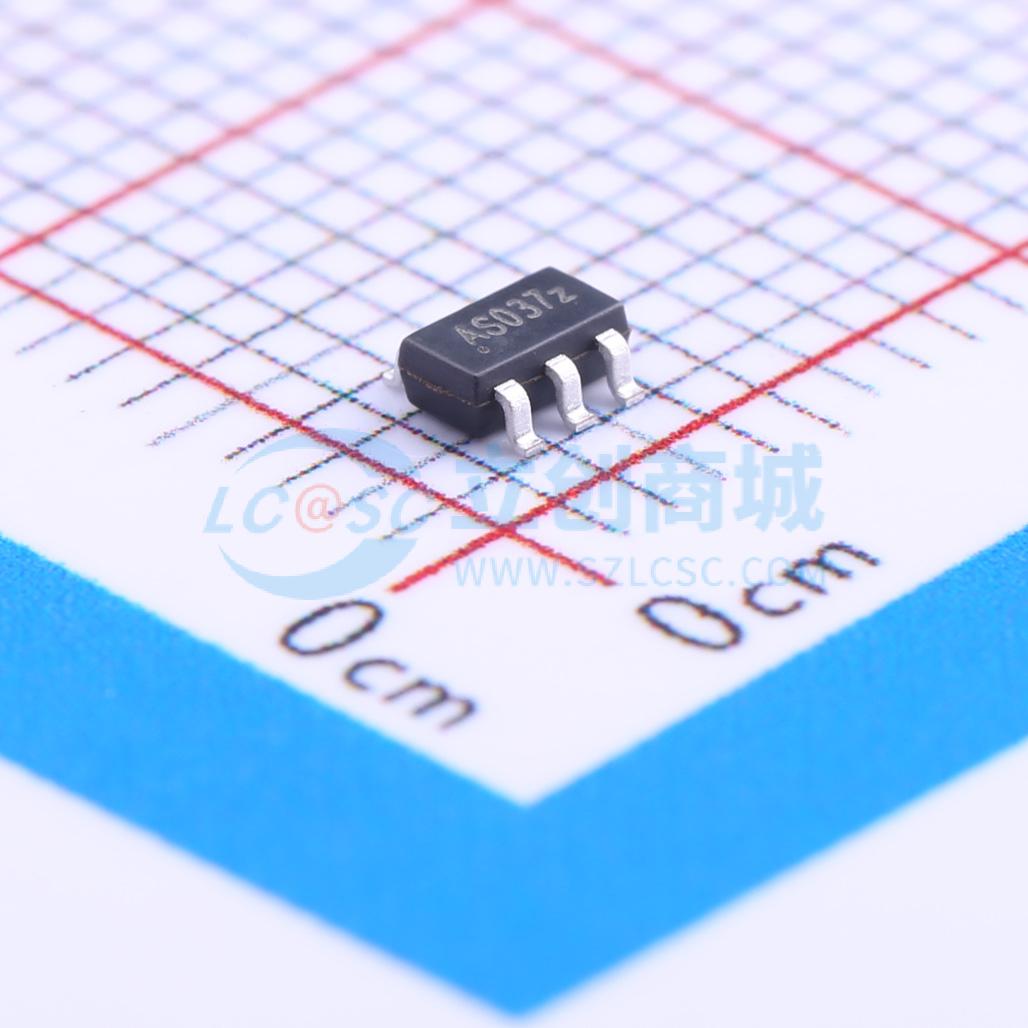

温馨提醒：图片仅供参考，商品以实物为准
MT1470
2A同步整流降压转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT1470是一款全集成的高效率2A同步整流降压转换器,工作频率为500kHz。该器件具有宽输入电压范围（4.5V至18V）和高效率,适用于分布式电源系统、数字机顶盒、平板电视和显示器、无线和DSL调制解调器以及笔记本电脑等应用。
- 品牌名称
- 西安航天民芯
- 商品型号
- MT1470
- 商品编号
- C181781
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MT1470是一款完全集成的高效2A同步整流降压转换器。MT1470在较宽的输出电流负载范围内高效运行。 该器件提供两种工作模式：PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。 MT1470所需的标准外部元件数量极少，且采用符合ROHS标准的6引脚SOT23封装。
商品特性
- 高效率：高达96%
- 500KHz工作频率
- 2A输出电流
- 无需肖特基二极管
- 4.5V至18V输入电压范围
- 0.8V参考电压
- 斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
- 集成内部补偿
- 使用低ESR陶瓷输出电容时稳定
- 具备打嗝模式的过流保护
- 热关断功能
- 浪涌电流限制和软启动功能
- 采用SOT23 - 6封装
- -40℃至+85℃工作温度范围
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 无线和DSL调制解调器
- 笔记本电脑
