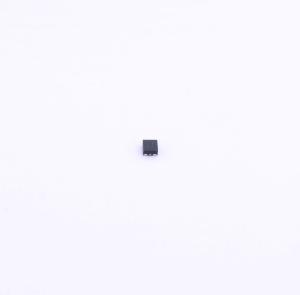

温馨提醒：图片仅供参考，商品以实物为准
NCP114AMX180TCG
CMOS 300 mA 低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是300 mA的LDO，为工程师提供非常稳定、精确的低噪声电压，适用于空间受限、对噪声敏感的应用。为了优化电池供电的便携式应用的性能，采用动态静态电流调整，在无负载时实现极低的I₀消耗。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP114AMX180TCG
- 商品编号
- C179594
- 商品封装
- UDFN-4-EP(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 330mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 56uA | |
| 噪声 | 70uVrms | |
| 特性 | 短路保护；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP114是一款300 mA的低压差线性稳压器（LDO），可为工程师提供非常稳定、精确且低噪声的电压，适用于空间受限、对噪声敏感的应用。为了优化电池供电的便携式应用的性能，NCP114采用动态静态电流调整技术，在空载时实现极低的输入输出（IO）功耗。
商品特性
- 工作输入电压范围：1.7 V至5.5 V
- 提供固定电压选项：0.75 V至3.6 V，其他电压选项请联系厂家
- 典型静态电流极低，仅为50 μA
- 典型待机电流消耗：0.1 μA
- 低压差：300 mA时典型值为135 mV
- 室温下精度为±1%
- 高电源纹波抑制比：1 kHz时为75 dB
- 具备热关断和限流保护功能
- 使用1 μF陶瓷输出电容即可保持稳定
- 提供UDFN和TSOP封装
- 这些器件为无铅产品
应用领域
- 个人数字助理（PDA）、手机、全球定位系统（GPS）、智能手机
- 无线手持设备、无线局域网
- 便携式医疗设备
- 其他电池供电应用
