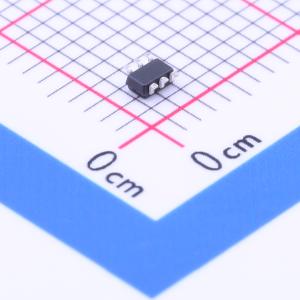

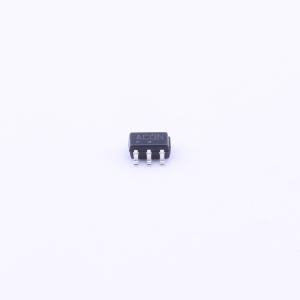

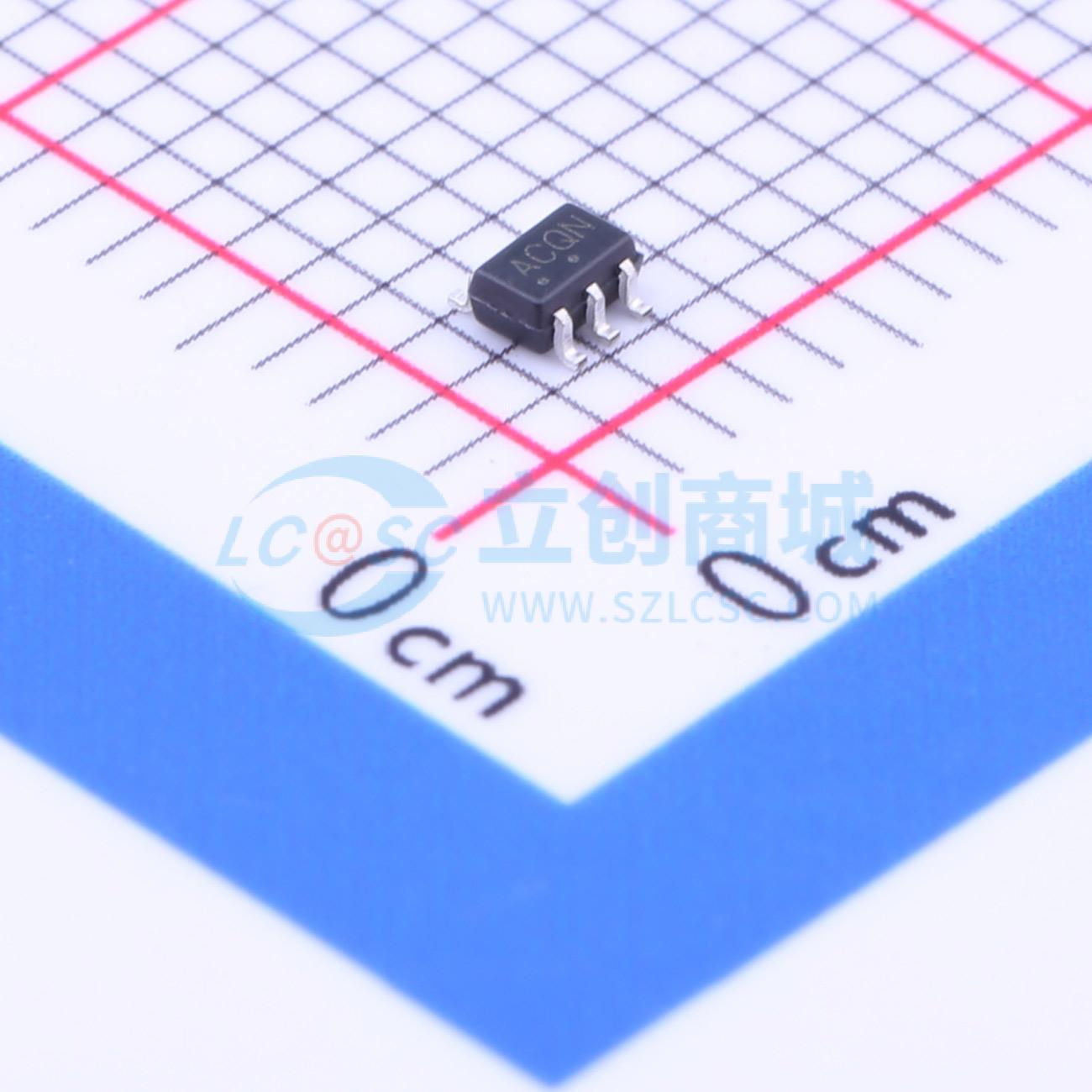

温馨提醒：图片仅供参考，商品以实物为准
NCS199A1SQT2G
电流分流监测器，电压输出，双向零漂移
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCS199A1、NCS199A2 和 NCS199A3 是电压输出型电流检测放大器，可在 -0.3V 至 26V 的共模电压下测量检测电阻两端的电压，且与电源电压无关。该器件提供三种固定增益：50 V/V、100 V/V 或 200 V/V。零漂移架构的低失调特性使检测电阻两端的最大压降低至 10 mV（满量程）时仍可实现电流检测
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS199A1SQT2G
- 商品编号
- C179595
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 26V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 100kHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 60uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~26V |
