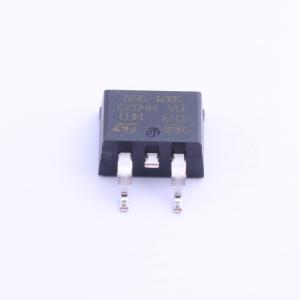

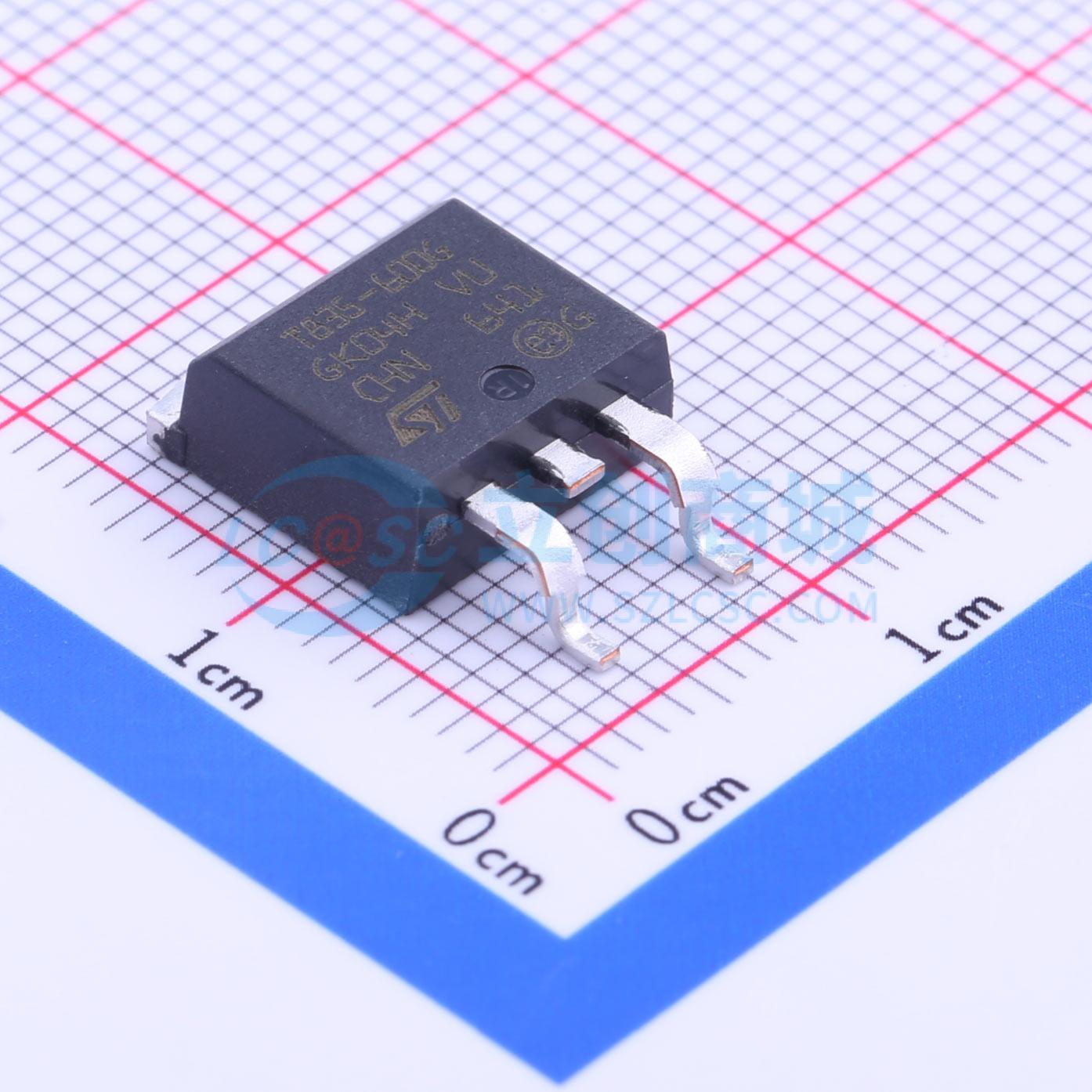

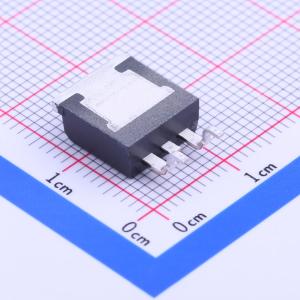

T835-600G-TR
1个双向可控硅 600V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8A DPAK和D2PAK封装Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T835-600G-TR
- 商品编号
- C155550
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 8A | |
| 浪涌电流 | 80A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 35mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
这些器件提供通孔和表面贴装封装，适用于通用交流开关。它们可在静态继电器、加热调节、感应电机启动电路中作为开关功能使用，或在调光器和电机速度控制器等设备中进行相位控制操作。Snubberless版本（BTA、BTB08_xxxxW和T8系列）因其高换向性能，特别推荐用于感性负载。逻辑电平版本设计用于直接与微控制器等低功率驱动器接口。BTA系列通过内部陶瓷垫提供电压绝缘接线片（额定2500VRMS），符合UL标准。
商品特性
- 通态均方根电流IT(RMS)：8A
- 重复峰值关断电压VDRM/VRRM：600V至800V
- 触发门电流IGT（Q1）：5至50mA
- 提供通孔和表面贴装封装
- Snubberless版本具有高换向性能
- 逻辑电平版本可直接与低功率驱动器（如微控制器）接口
- BTA系列提供电压绝缘接线片（额定2500VRMS），符合UL标准
- 环氧材料符合UL94 V0标准
- 采用无铅封装
- 推荐扭矩：0.4至0.6N·m
应用领域
- 静态继电器
- 加热调节系统
- 感应电机启动电路
- 调光器
- 电机速度控制器
- 感性负载（Snubberless版本）
