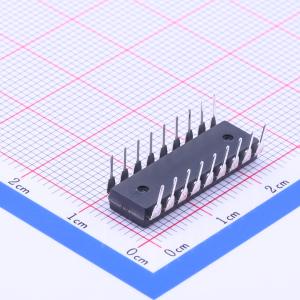

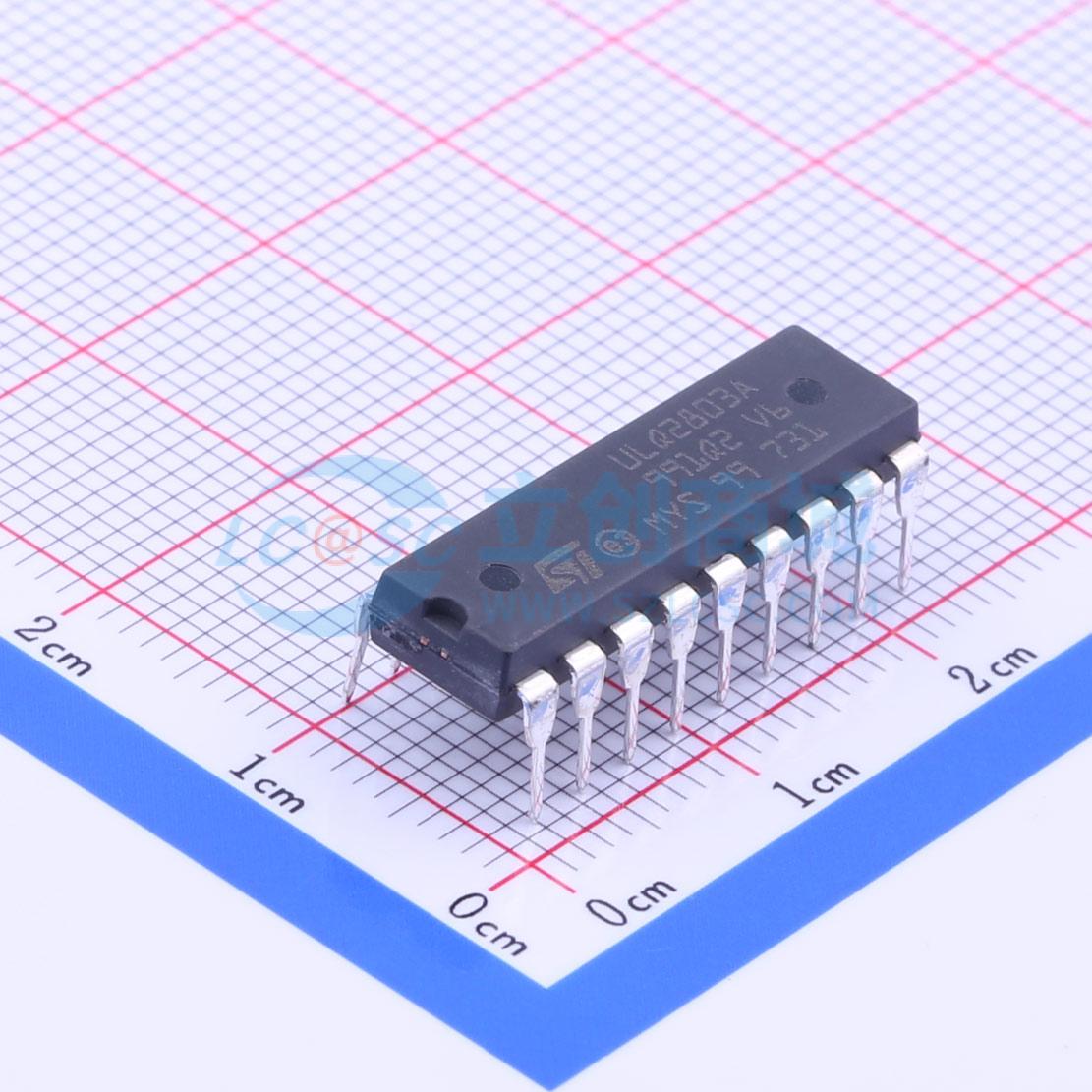

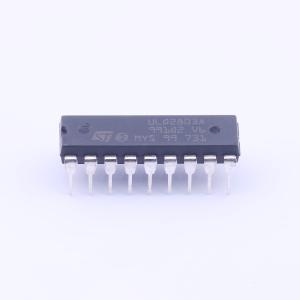

ULQ2803A
ULQ2803A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8个达林顿阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ULQ2803A
- 商品编号
- C155560
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 2.409克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.6V | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | - | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | - | |
| 输入电容(Ci) | 15pF | |
| 类型 | BJT |
商品概述
ULQ2801A-ULQ2804A每个都包含八个带公共发射极的达林顿晶体管以及用于感性负载的集成抑制二极管。每个达林顿管的峰值负载电流额定值为600 mA（连续500 mA），在关断状态下可承受至少50 V的电压。输出可并联以获得更高的电流能力。有五个版本可简化与标准逻辑系列的接口：ULQ2801A适用于带限流电阻的通用应用；ULQ2802A具有10.5 kΩ输入电阻和齐纳二极管，适用于14-25V PMOS；ULQ2803A具有2.7 kΩ输入电阻，适用于5 V TTL和CMOS；ULQ2804A具有10.5 kΩ输入电阻，适用于6-15 V CMOS。所有类型均采用18引脚塑料DIP封装，带有铜引线框架，并具有方便的输入与输出相对的引脚排列，以简化电路板布局。
商品特性
- 每个封装包含八个达林顿管
- 扩展温度范围：-40至105℃
- 输出电流可达500 mA
- 输出电压可达50 V
- 集成抑制二极管
- 提供适用于所有流行逻辑系列的版本
- 输出可并联
- 输入引脚与输出引脚相对，简化电路板布局
- 采用DIP-18封装
应用领域
- 感性负载相关应用
- 通用应用（ULQ2801A）
- 14-25V PMOS接口应用（ULQ2802A）
- 5 V TTL和CMOS接口应用（ULQ2803A）
- 6-15 V CMOS接口应用（ULQ2804A）
