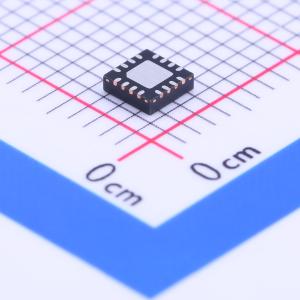

温馨提醒：图片仅供参考，商品以实物为准
STSPIN250
低压有刷直流电机驱动器，集成低导通电阻功率级，具备PWM电流控制和多种保护功能，适用于电池供电场景
- 描述
- 低电压直流有刷电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STSPIN250
- 商品编号
- C155561
- 商品封装
- VFQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 2 | |
| 输出电流 | 2.6A | |
| 峰值电流 | - | |
| 工作电压 | 1.8V~10V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 200mΩ | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
STSPIN250是一款集成PWM电流控制器和由全保护全桥组成的功率级的单刷直流电机驱动器。
商品特性
- 工作电压范围为1.8至10 V
- 将OUTAx与OUTBx并联时，最大输出电流为2.6 A rms
- 典型RDS(ON) HS + LS =0.2 Ω
- 具有可编程关断时间的电流控制
- 全套保护设置：非耗散性过流保护、短路保护、热关断
- 待机功耗低于80 nA，节能且电池寿命长
应用领域
- 电池供电的直流电机应用，例如：玩具、便携式打印机、机器人、销售点（POS）设备、便携式医疗设备、健康和保健设备（剃须刀和牙刷）
