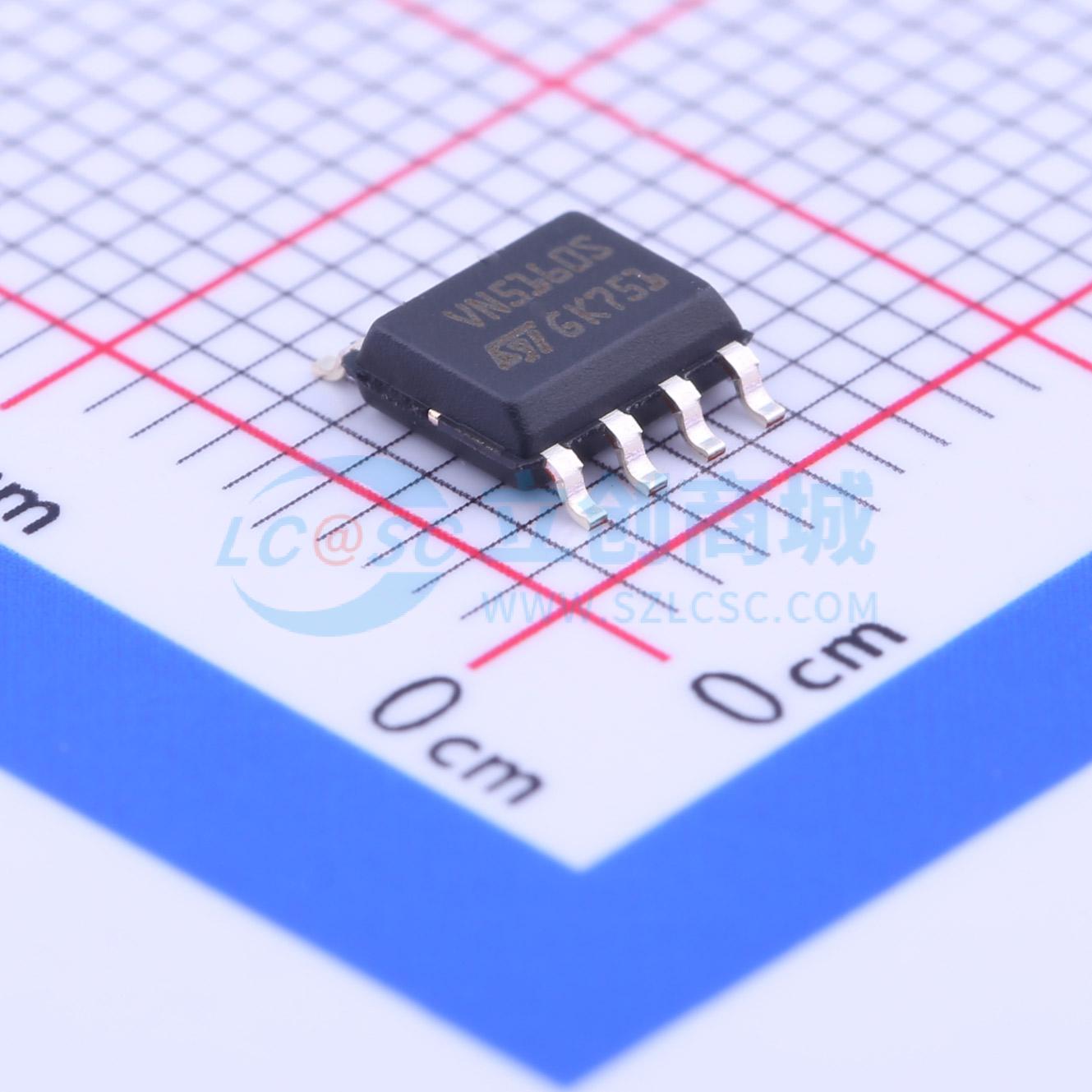

温馨提醒：图片仅供参考，商品以实物为准
VN5160STR-E
用于汽车应用的单通道高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN5160STR-E
- 商品编号
- C155580
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~36V | |
| 导通电阻 | 160mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
VN5160S-E 是一款采用意法半导体 VIPower M0-5 技术制造的单片器件。它用于驱动一端接地的电阻性或电感性负载。活动 VCC 电压钳位保护器件免受低能量尖峰的影响。当 STAT_DIS 置为开路或拉低时，该器件在导通和关断状态下都能检测到开路负载状态。在关断状态下，可以检测到输出短接到 VCC 的情况。当 STAT_DIS 被拉高时，STATUS 处于高阻态。输出电流限制功能在过载条件下保护器件。在长时间过载情况下，器件会将耗散功率限制在安全水平，直至热关断干预。带有自动重启功能的热关断允许器件在故障条件消失后恢复正常工作。
应用领域
- 所有类型的阻性、感性和容性负载
