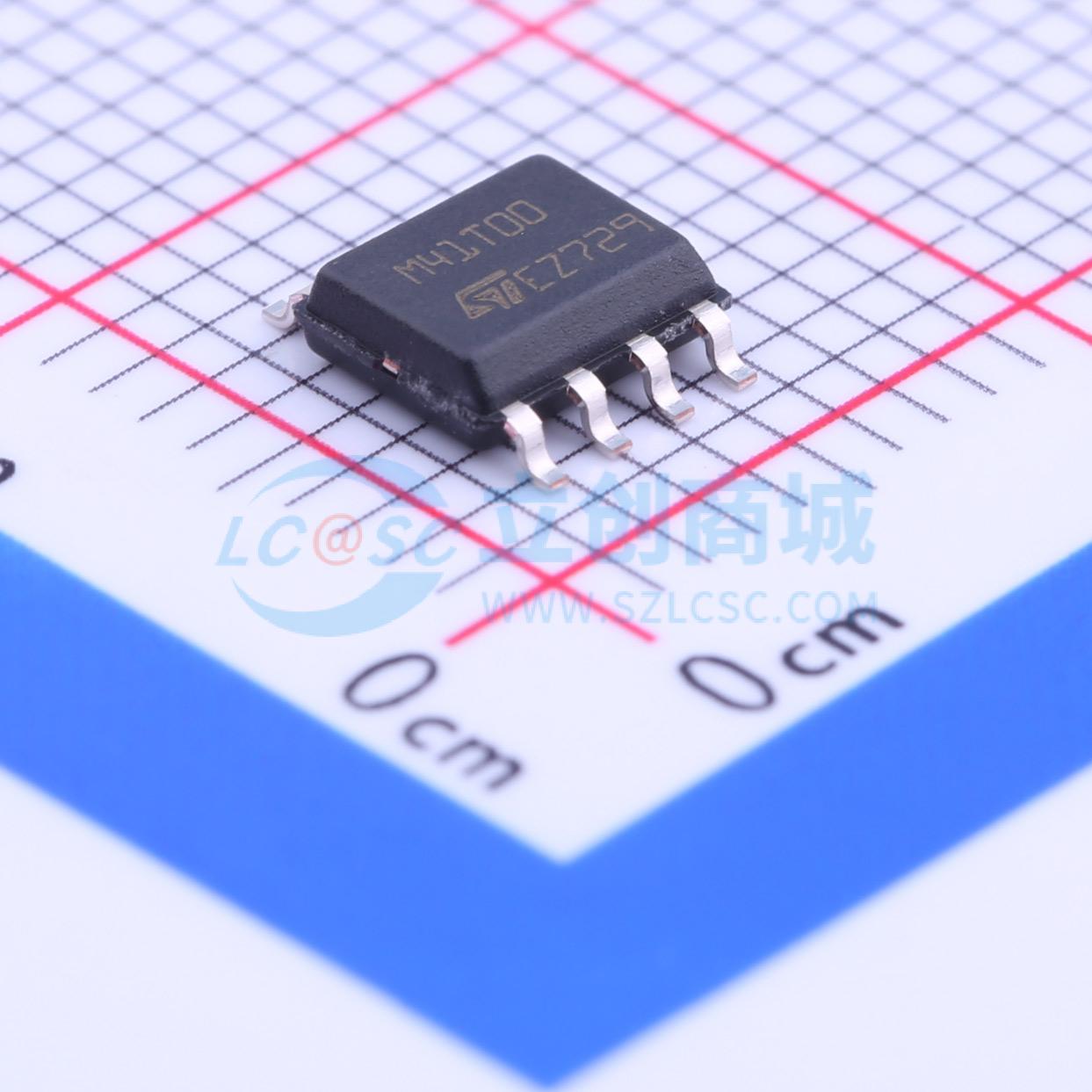

M41T00M6F

M41T00是一款低功耗串行实时时钟，内置32.768 kHz振荡器（由外部晶体控制）。其中8字节的RAM用于时钟/日历功能，并以二进制编码的十进制（BCD）格式配置。地址和数据通过两线双向总线串行传输。每次写入或读取数据字节后，内置地址寄存器会自动递增。 M41T00时钟内置电源检测电路，可检测电源故障，并在电源故障时自动切换到电池供电。维持RAM和时钟运行所需的能量可由小型锂纽扣电池提供。 使用50 mA/h、3 V的锂电池时，典型数据保留时间超过5年。 M41T00采用8引脚塑料小外形封装。

• 对于新设计，请使用M41T00S，具备秒、分、时、日、月、年和世纪计数器
• 32 kHz晶体振荡器集成负载电容（12.5 pF），提供出色的振荡器稳定性和高晶体串联电阻操作能力
• 串行接口支持I²C总线（100 kHz协议）
• 超低电池供电电流为0.8 μA（3 V时典型值）
• 时钟工作电压为2.0至5.5 V
• 自动切换和取消选择电路（对于3 V应用，请参考M41T00S数据手册）
• 软件时钟校准功能，可补偿因温度导致的晶体偏差
• 自动闰年补偿
• 工作温度范围为 -40至85 ℃
• 串行实时时钟
