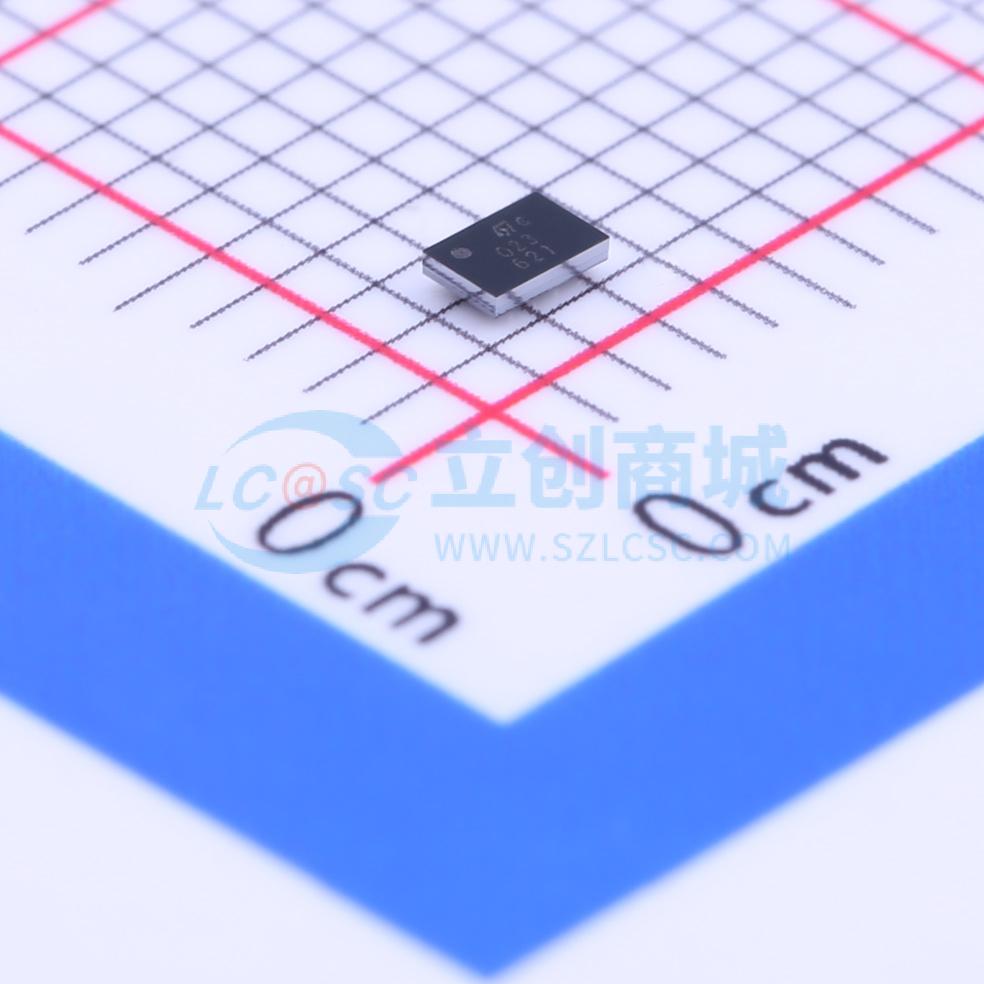

温馨提醒：图片仅供参考，商品以实物为准
STC3115AIJT
用于手持应用的带报警输出的电量计IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 面向手持式应用、带有警报输出的燃气表IC
- 品牌名称
- ST(意法半导体)
- 商品型号
- STC3115AIJT
- 商品编号
- C155575
- 商品封装
- CSP-10(1.4x2)
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 监测芯片 | |
| 工作电压 | 2.7V~4.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 2uA | |
| 均衡电流 | - | |
| 接口类型 | I2C | |
| 功能特性 | 欠压锁定 |
商品概述
STC3115包含实现低成本电池监测电量计所需的硬件功能。该芯片使用电流感应、库仑计数和精确的电池电压测量来估计电池的荷电状态（SOC）。内部温度传感器简化了温度补偿的实现。报警输出信号可指示低SOC状态，也可指示低电池电压，报警阈值水平可编程。STC3115具备多种功能，可确保在所有应用条件下实现可靠的电量计性能。
商品特性
- 采用OptimGauge™算法
- 电池电压监测精度为0.25%
- 支持库仑计数器和电压模式电量计操作
- 上电时可进行稳健的初始开路电压（OCV）测量
- 可编程低电池报警
- 内置温度传感器
- 支持电池更换检测
- 低功耗：省电模式下功耗为45μA，待机模式下最大功耗为2μA
- 微型封装：1.4×2.0mm 10凸点CSP封装、2.0×3.0mm DFN10封装
应用领域
- 手机、多媒体播放器、数码相机
- 便携式医疗设备
