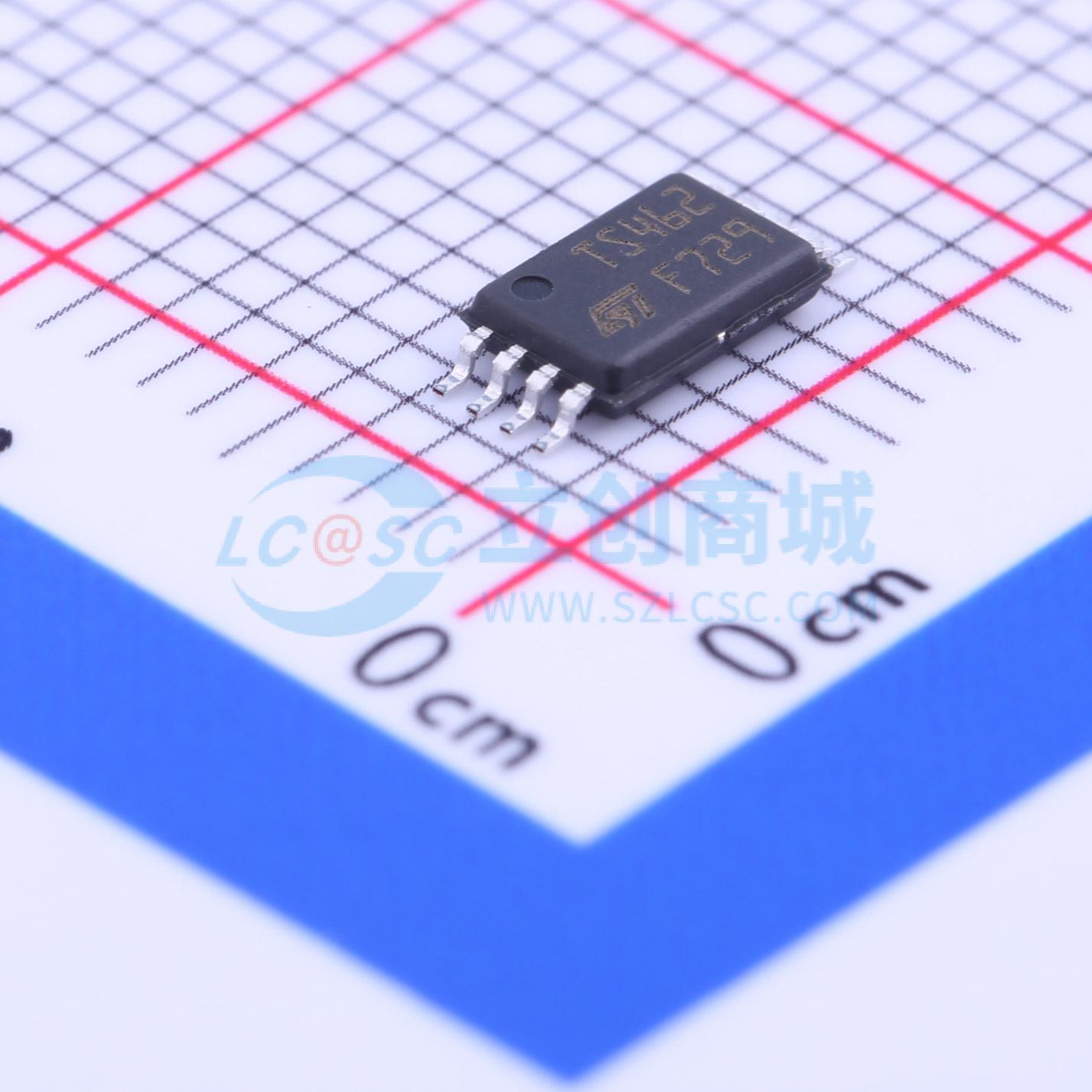

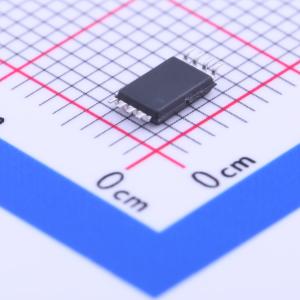

TS462CPT
输出轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS461、TS462和TS464系列运算放大器可在低至±1.35 V的电压下工作，当供电电压为±2.5 V时，输出摆幅最低可达±2 Vₚ₋ₚ。这些器件非常适合各类便携式和电池供电设备，在这些设备中，低噪声和低失真至关重要。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS462CPT
- 商品编号
- C155576
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 12MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | - | |
| 工作温度 | -20℃~+70℃ | |
| 单电源电压 | 2.7V~10V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TS461、TS462和TS464系列运算放大器可在低至±1.35V的电压下工作，当供电为±2.5V时，输出摆幅最小可达±2Vpp。这些器件非常适合各种便携式和电池供电设备，其中低噪声和低失真是关键要求。TS461、TS462和TS464在具有吸引力的成本下提供输出轨到轨性能。型号包括TS461CLT、TS461CD、TS462CD-TS462CPT-TS462CST、TS464CD-TS464CPT。
商品特性
- 高动态特性
- 大输出摆幅（在Vcc=±2.5V时为±2.4V）
- 低噪声水平：4nV/√Hz
- 低失真：0.003%
- 工作范围：2.7V至10V
- 采用SOT23-5微型封装
应用领域
- 声卡
- 个人数字助理（PDA）
- CD播放器
- 录音设备
- 多媒体
- 麦克风前置放大器
