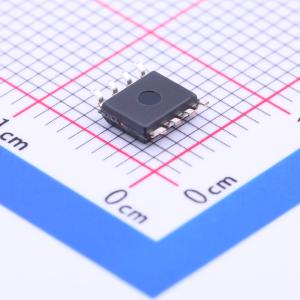

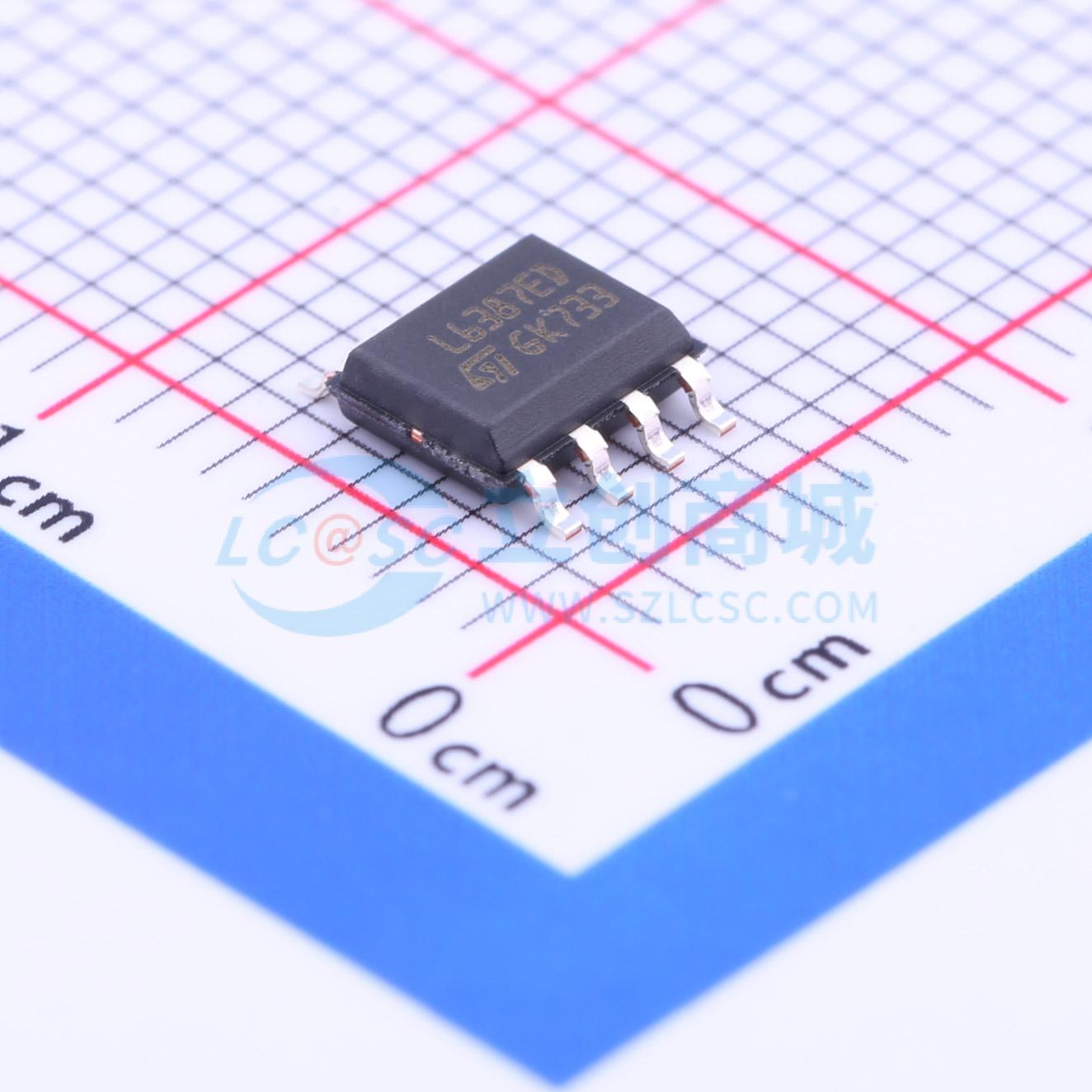

温馨提醒：图片仅供参考，商品以实物为准
L6387ED
高压高端和低端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L6387E是一款简单紧凑的高压栅极驱动器，能够驱动由功率MOSFET或IGBT器件构成的半桥电路。高端（浮动）部分可在高达600 V的电压轨下工作。两个器件输出端分别可独立吸入650 mA电流和提供400 mA电流，由于集成了互锁功能，两个输出端无法同时置为高电平
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6387ED
- 商品编号
- C155554
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 400mA | |
| 工作电压 | 15V~17V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 110ns | |
| 传播延迟 tpHL | 105ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -45℃~+125℃ | |
| 静态电流(Iq) | 250uA |
商品概述
一款简单紧凑的高压栅极驱动器，能够驱动功率MOSFET或IGBT器件的半桥电路。高端（浮动）部分可在高达600 V的电压轨下工作。由于集成了互锁功能，两个器件输出端分别可独立吸入和提供650 mA和400 mA的电流，且不会同时被驱动为高电平。
该器件提供两个输入引脚和两个输出引脚，并确保输出与输入同相切换。逻辑输入与CMOS/TTL兼容，便于与控制设备连接。
它具备VCC电源电压欠压锁定（UVLO）保护功能，并集成了自举二极管，提供了更紧凑可靠的解决方案。
该器件提供DIP - 8管装、SO - 8管装以及卷带封装等选择。
商品特性
- 最高600 V高压轨
- 全温度范围内dV/dt抗扰度±50 V/nsec
- 驱动电流能力：源电流400 mA，灌电流650 mA
- 带1 nF负载时，上升/下降时间为50/30 nsec
- 带迟滞和下拉功能的CMOS/TTL施密特触发器输入
- 内部自举二极管
- 输出与输入同相
- 互锁功能
应用领域
- 家用电器
- 电机驱动器——直流、交流、永磁直流和永磁交流电机
- 照明应用
- 工业应用与驱动器
- 感应加热
- 暖通空调
- 工厂自动化
- 电源系统
