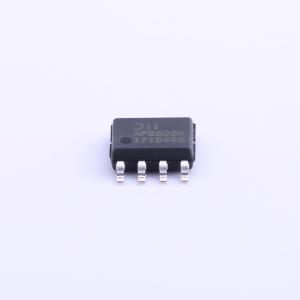

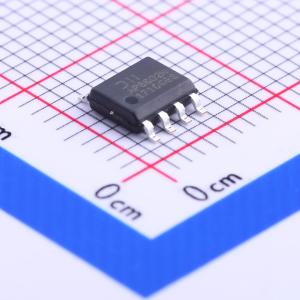

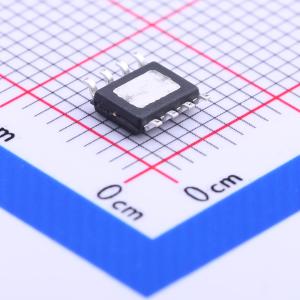

AP8802HSP-13

输出1A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款降压型 DC/DC 转换器，用于以恒定电流驱动 LED。该设备可从 8V 至 60V 的电压源串联驱动多达十三个 LED（具体数量取决于 LED 的正向电压）。LED 串联连接可提供相同的 LED 电流，从而实现均匀亮度，并且无需镇流电阻。其开关频率高达 700kHz，允许使用小尺寸的外部组件，从而最小化所需的 PCB 面积。最大输出电流通过连接在 VIN 和 SET 输入引脚之间的外部电阻设置。通过在 CTRL 输入引脚施加直流电压或 PWM 信号来实现调光。当 CTRL 输入电压为 0.2V 或更低时，SW 端输出关闭，设备进入低电流待机状态。
品牌名称: DIODES(美台)
商品型号: AP8802HSP-13
商品编号: C154720
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

AP8802H是一款降压型DC/DC转换器，专为恒流驱动LED而设计。根据LED的正向电压，该器件可从8V至60V的电压源中串联驱动多达十三个LED。LED的串联连接可提供相同的LED电流，从而实现均匀的亮度，并无需镇流电阻。AP8802H的开关频率最高可达700kHz，这允许使用小尺寸的外部元件，从而最小化所需的PCB面积。 AP8802H的最大输出电流通过连接在VIN和SET输入引脚之间的外部电阻来设置。通过在CTRL输入引脚施加直流电压或PWM信号来实现调光。当CTRL引脚的输入电压为0.2V或更低时，SW端的输出将关闭，器件进入低电流待机状态。

商品特性

最大LED驱动电流可达1A
最高效率可达95%
最高工作输入电压可达60V，标称精度为5%
最高开关频率可达700kHz
支持PWM/DC输入调光控制
内置输出开路保护
提供采用“绿色”模塑料（无溴、锑）的SO-8EP封装
完全无铅且符合RoHS标准
无卤素和锑的“绿色”器件

应用领域

商业和工业照明
小型LCD面板背光
家电内部照明
建筑细节照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~60V
	开关频率	700kHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	1A
	调光	PWM；模拟
	特性	-
	拓扑结构	降压
	工作温度	-40℃~+125℃
	恒流精度	5%
