温馨提醒：图片仅供参考，商品以实物为准

AP7331-SNG-7

输入6V 输出3.3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款300mA可调且固定输出电压的低压差线性稳压器。该器件包含传输元件、误差放大器、带隙、限流和热关断电路。当EN引脚设置为逻辑高电平时，器件开启。低压差和低静态电流的特性使其适用于低功耗应用，例如电池供电设备。典型静态电流约为65μA。内置限流和热关断功能，可防止IC在故障条件下损坏。提供SOT25和DFN2020-6封装。
品牌名称: DIODES(美台)
商品型号: AP7331-SNG-7
商品编号: C154724

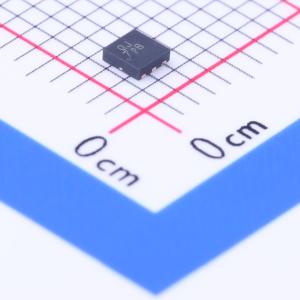

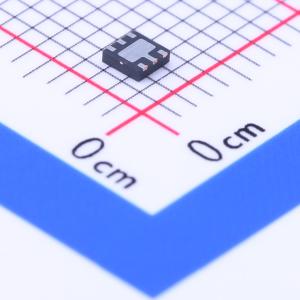

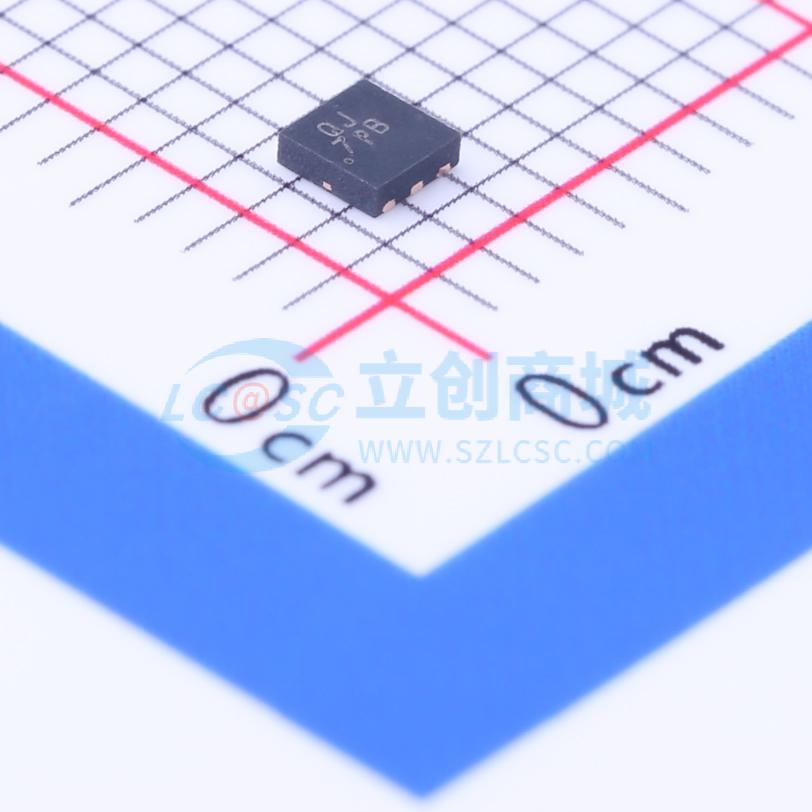

商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

AP7331是一款输出电流为300mA、输出电压可调且有固定输出电压可选的低压差线性稳压器。该器件包含了调整管、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚置为逻辑高电平时，器件开启。其低压差和低静态电流特性使其适用于低功耗应用，例如电池供电设备。典型静态电流约为65μA。内置的限流和热关断功能可防止IC在故障条件下损坏。 AP7331提供SOT25和DFN2020 - 6封装。

商品特性

带使能（EN）功能的300mA低压差稳压器
全负载下极低静态电流（IQ）：65μA
宽输入电压范围：2V至6V
宽可调输出电压范围：0.8V至5.0V
固定输出电压选项：1.0V至3.3V
电源抑制比（PSRR）：100Hz时典型值为65dB
快速启动时间：80μs
使用低等效串联电阻（ESR）的1μF陶瓷输出电容即可稳定工作
出色的负载/线性瞬态响应
低压差：300mA时典型值为300mV
限流保护
短路保护
热关断保护
环境温度范围：-40°C至85°C
SOT25和DFN2020 - 6封装：采用“绿色”模塑料（无溴、锑）
无铅表面处理/符合RoHS标准

应用领域

xDSL路由器
无线局域网（WLAN）卡
台式和笔记本电脑
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	65dB@(100Hz)
	压差	300mV@(300mA)

	属性	参数值
	静态电流(Iq)	65uA
	噪声	-
	特性	过流保护；带使能；过热保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
