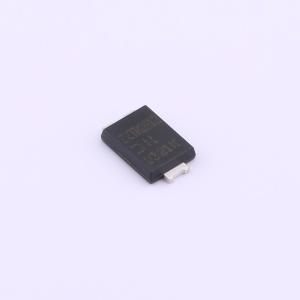

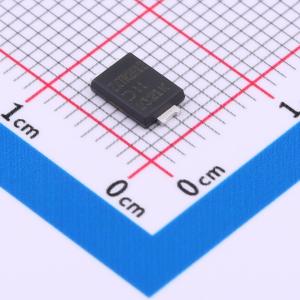

温馨提醒：图片仅供参考，商品以实物为准
ZXTR2012P5-13
100V输入，12V 40mA稳压晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXTR2012P5 单片集成了一个晶体管、一个齐纳二极管和一个电阻，可作为高压线性稳压器使用。该器件在 15mA 电流下可提供 12V 的标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTR2012P5-13
- 商品编号
- C155307
- 商品封装
- PowerDI-5
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 100V | |
| 输出电压 | 12V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 45dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 240uA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZXTR2012P5 单片集成了晶体管、齐纳二极管和电阻，可作为高压线性稳压器使用。该器件在 15mA 电流下可提供标称值为 12V 的稳压输出。它专为标准线性稳压器无法使用的高压应用而设计。此功能完全集成在 PowerDI5 封装中，与多芯片分立解决方案相比，可最小化 PCB 面积并减少元件数量。
商品特性
- 采用射极跟随器级的串联线性稳压器
- 输入电压 = 15V 至 100V（针对稳压输出电压）
- 输出电压 = 12V ± 10%
- 150kΩ 电阻用于限制静态电流
- 完全集成在 PowerDI5 封装中
- 完全无铅且完全符合 RoHS 标准
- 无卤素和锑，为“绿色”器件
- 通过 AEC-Q101 认证，具备高可靠性
应用领域
- DC-DC 转换器启动开关中的电源电压调节
- 网络中的电源电压调节
- 电信中的电源电压调节
- 以太网供电 (PoE) 中的电源电压调节
