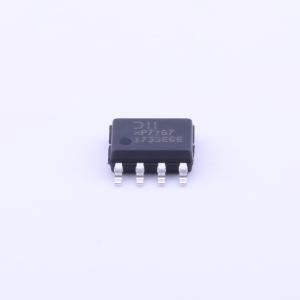

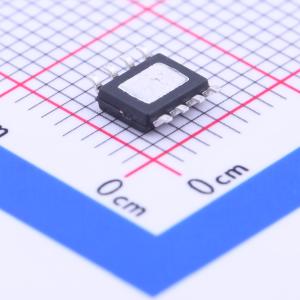

温馨提醒：图片仅供参考，商品以实物为准
AP7167-SPG-13
ADJ 输入5.5V 输出0.8V~5V 1.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP7167是一款输出电流为1.2A、输出电压可调的超低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启
- 品牌名称
- DIODES(美台)
- 商品型号
- AP7167-SPG-13
- 商品编号
- C155313
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 1.2A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 800mV@(1A) | |
| 静态电流(Iq) | 125uA | |
| 特性 | 短路保护；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AP7167是一款输出电流为1.2A、输出电压可调的超低压差线性稳压器。该器件包含功率管、误差放大器、带隙基准、限流和热关断电路。当使能（EN）引脚设置为逻辑高电平时，器件开启。其具备电源正常（POK）输出，可用于电源时序控制。 低压差和低静态电流特性使其适用于中低功率应用，如笔记本电脑、音频和视频设备以及电池供电设备等。典型静态电流约为125μA。 内置的限流和热关断功能可防止IC在故障条件下损坏。 AP7167提供DFN3030 - 10和SOP - 8L封装。
商品特性
- 宽输入电压范围：2.2V – 5.5V
- 负载电流为500mA时，压差低至230mV
- 负载电流为1A时，压差低至500mV
- 全电压、负载和温度范围内，总精度为3%
- 极低的静态电流（IQ）：典型值为125μA
- 输出电压可调范围：0.8V至5.0V
- 瞬态响应速度快
- 高电源抑制比（PSRR）
- 精确的电压调节
- 限流和短路保护
- 热关断保护
- 搭配任何≥4.7μF的输出电容均可稳定工作
- 环境温度范围：-40°C至85°C
- DFN3030 - 10和SOP - 8L - EP：采用“绿色”模塑料（无溴、锑）
- 无铅涂层/符合RoHS标准
应用领域
- 服务器和笔记本电脑
- 智能手机和个人数字助理（PDA）
- MP3/MP4播放器
- 蓝牙耳机
- 中低功率应用
- 现场可编程门阵列（FPGA）和数字信号处理器（DSP）内核或I/O电源
