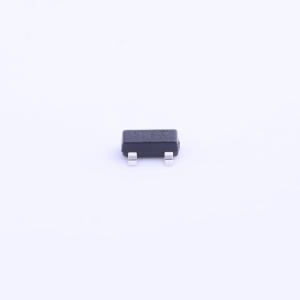

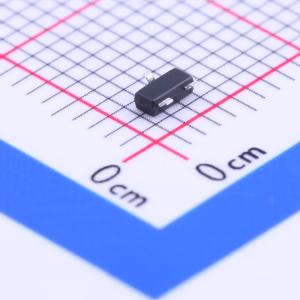

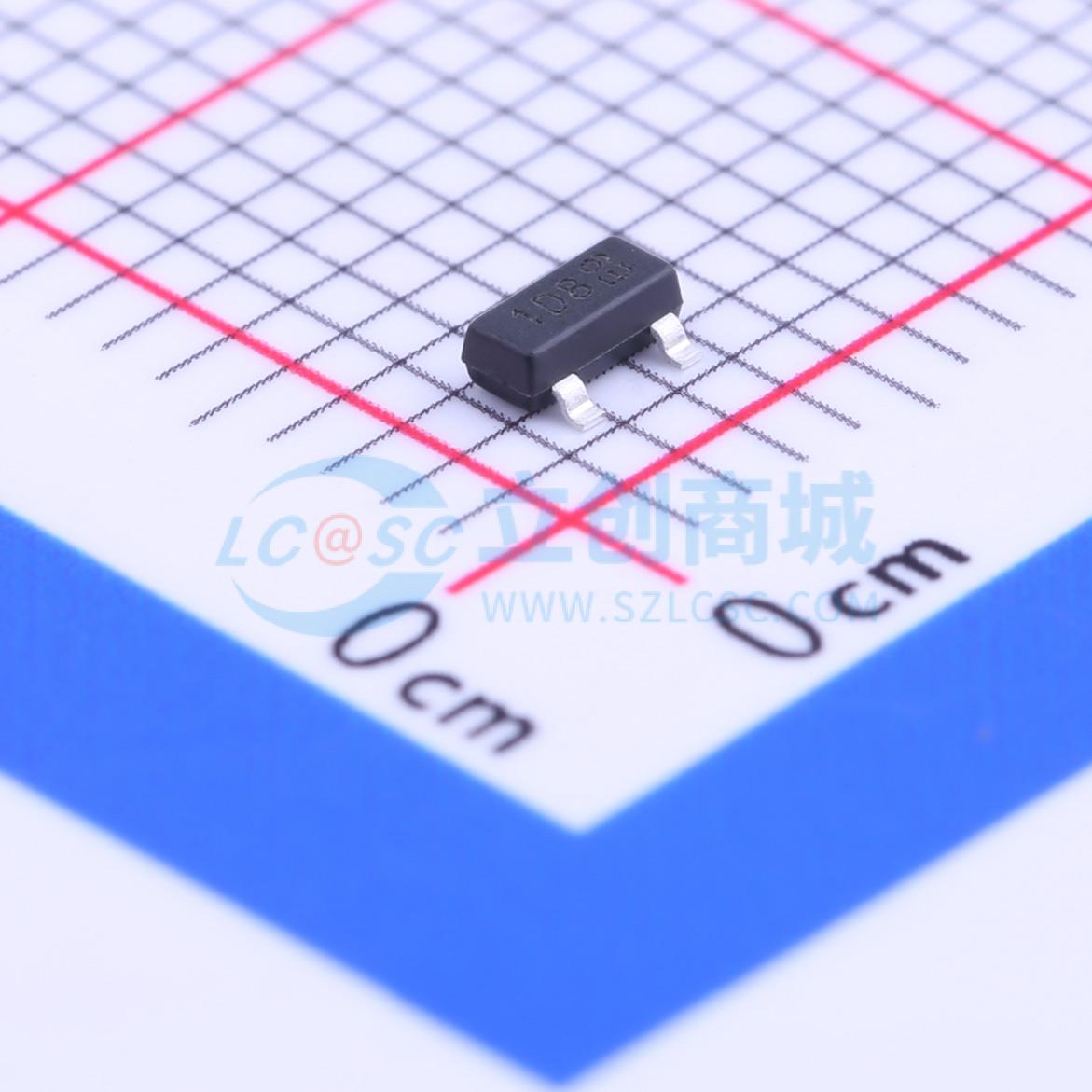

DMN61D8L-7
1个N沟道 耐压:60V 电流:470mA
- 品牌名称
- DIODES(美台)
- 商品型号
- DMN61D8L-7
- 商品编号
- C155331
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 470mA | |
| 导通电阻(RDS(on)) | 2.4Ω@3V,0.15A | |
| 耗散功率(Pd) | 610mW | |
| 阈值电压(Vgs(th)) | 2V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 740pC@5V | |
| 输入电容(Ciss) | 12.9pF | |
| 反向传输电容(Crss) | 0.84pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | - | |
| 输出电容(Coss) | 17pF |
商品概述
DMN61D8L/LVT 为汽车应用中切换继电器、螺线管和小型直流电机等感性负载提供了单组件解决方案，无需续流二极管。DMN61D8L/LVT 接受逻辑电平输入，因此可由逻辑门、反相器和微控制器驱动。它非常适合用于车门、车窗和天线继电器线圈。
商品特性
- 在敏感逻辑电路和直流继电器线圈之间提供更可靠、更稳健的接口
- 替代 3 至 4 个分立元件，减小 PCB 尺寸
- 内部有源钳位无需外部齐纳二极管
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，是“绿色”器件
- 通过 AEC-Q101 标准认证，可靠性高
- 符合汽车标准的部件有单独的数据手册（DMN61D8LQ 和 DMN61D8LVTQ）
应用领域
- 汽车应用
- 车门
- 车窗
- 天线继电器线圈
