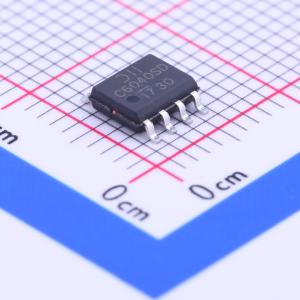

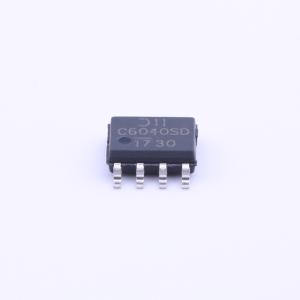

DMC6040SSD-13
1个N沟道+1个P沟道 耐压:60V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款新一代 MOSFET 的设计旨在尽量降低导通电阻（RDS(ON)），同时保持卓越的开关性能，使其非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMC6040SSD-13
- 商品编号
- C155365
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 6.5A；3.9A | |
| 导通电阻(RDS(on)) | 40mΩ@10V；110mΩ@10V | |
| 耗散功率(Pd) | 1.56W | |
| 阈值电压(Vgs(th)) | 3V@250uA；3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20.8nC@10V；19.4nC@10V | |
| 输入电容(Ciss) | 1.13nF；1.03nF | |
| 反向传输电容(Crss) | 42pF；38.7pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 69pF；49.1pF |
商品概述
这款新一代MOSFET旨在最大程度降低导通电阻 RDS(on)，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 低输入电容
- 低导通电阻
- 快速开关速度
- 完全无铅，完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 该器件符合JEDEC标准（参考AEC-Q），具备高可靠性
- 符合汽车应用标准的产品（DMC6040SSDQ）有单独的数据手册
应用领域
- DC-DC转换器
- 电源管理功能
- 背光照明
