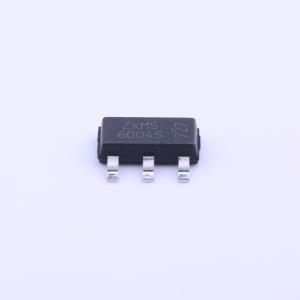

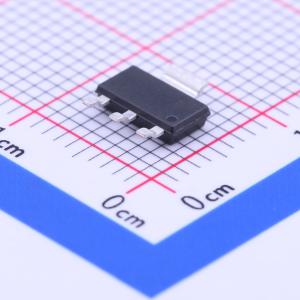

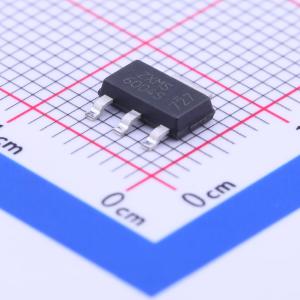

温馨提醒：图片仅供参考，商品以实物为准
ZXMS6004SGTA
ZXMS6004SGTA
- 描述
- 60V，1.3A
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXMS6004SGTA
- 商品编号
- C155387
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | - | |
| 上升时间(tr) | 10us | |
| 下降时间(tf) | 15us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 过流保护(OCP)；短路保护(SCP)；过热保护(OTP)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 3V~5.5V | |
| 输入低电平(VIL) | 0V~700mV | |
| 静态电流(Iq) | - | |
| 功能特性 | - |
商品概述
ZXMS6004SG是一款具有逻辑电平输入的自保护低侧IntelliFET™ MOSFET。它集成了过温、过流、过压（有源钳位）和ESD保护逻辑电平功能。ZXMS6004SG非常适合作为由3.3V或5V微控制器驱动的通用开关，适用于标准MOSFET不够耐用的恶劣环境。
商品特性
- 紧凑的高功率耗散封装
- 低输入电流
- 逻辑电平输入（3.3V和5V）
- 带自动重启的短路保护
- 过压保护（有源钳位）
- 带自动重启的热关断
- 过流保护
- 输入保护（ESD）
- 高连续电流额定值
- 无铅涂层；符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 特别适用于具有高浪涌电流的负载，如灯具和电机
- 开关应用中的各种电阻性、电感性和电容性负载
- 适用于12V和24V直流应用的μC兼容电源开关
- 汽车级应用
- 替代机电继电器和分立电路
