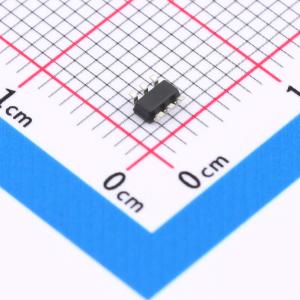

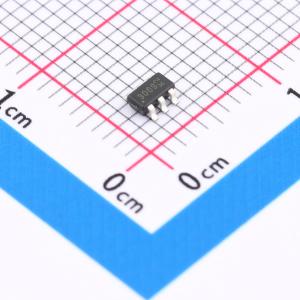

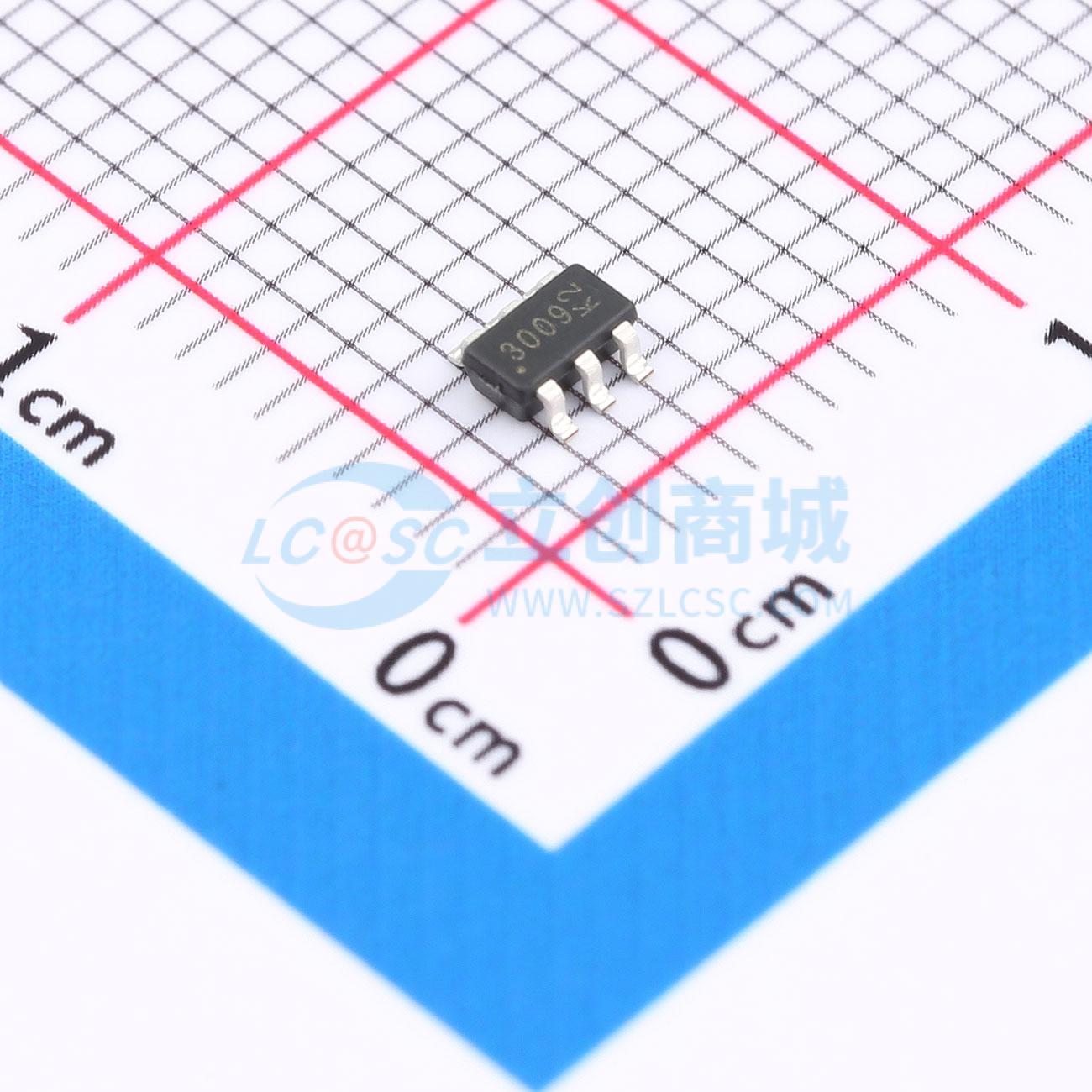

温馨提醒：图片仅供参考，商品以实物为准
ZXGD3009E6TA
SOT26封装，40V、2A栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXGD3009E6是一款用于开关MOSFET的高速同相单栅极驱动器。它能够向栅极传输高达2A的峰值源极/灌电流，以对容性负载进行有效充放电。这款栅极驱动器可确保MOSFET快速开关，从而在大电流开关应用中最大限度地降低功率损耗和失真
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3009E6TA
- 商品编号
- C156293
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 40V | |
| 上升时间(tr) | 210ns | |
| 下降时间(tf) | 240ns | |
| 特性 | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
ZXGD3009E6是一款用于开关MOSFET的高速同相单栅极驱动器。它能够向栅极传输高达2A的峰值源极/漏极电流，以有效地对容性负载进行充电和放电。 该栅极驱动器可确保MOSFET快速开关，以最大限度地减少大电流开关应用中的功率损耗和失真。通常情况下，只需来自控制器的10mA输入，它就能向低栅极阻抗提供1A的驱动电流。此外，MOSFET的导通和关断开关特性可根据应用需求进行单独调整。特别是，通过适当定义开关特性，可以减少电磁干扰（EMI）和交叉导通问题。
商品特性
- 高增益缓冲器，典型情况下10mA输入可实现1A输出
- 射极跟随器，抗闩锁/直通问题能力强
- 宽电源电压范围，可最大限度地降低导通损耗
- 独立的源极和漏极输出，可独立控制MOSFET的导通和关断时间
- 优化的引脚排列，简化PCB布局并减少寄生走线电感
- 近乎零静态电源电流
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，为“绿色”器件
- 通过AEC-Q101标准认证，具备高可靠性
应用领域
- 电源
- DC-DC转换器
- 放大器输出级
