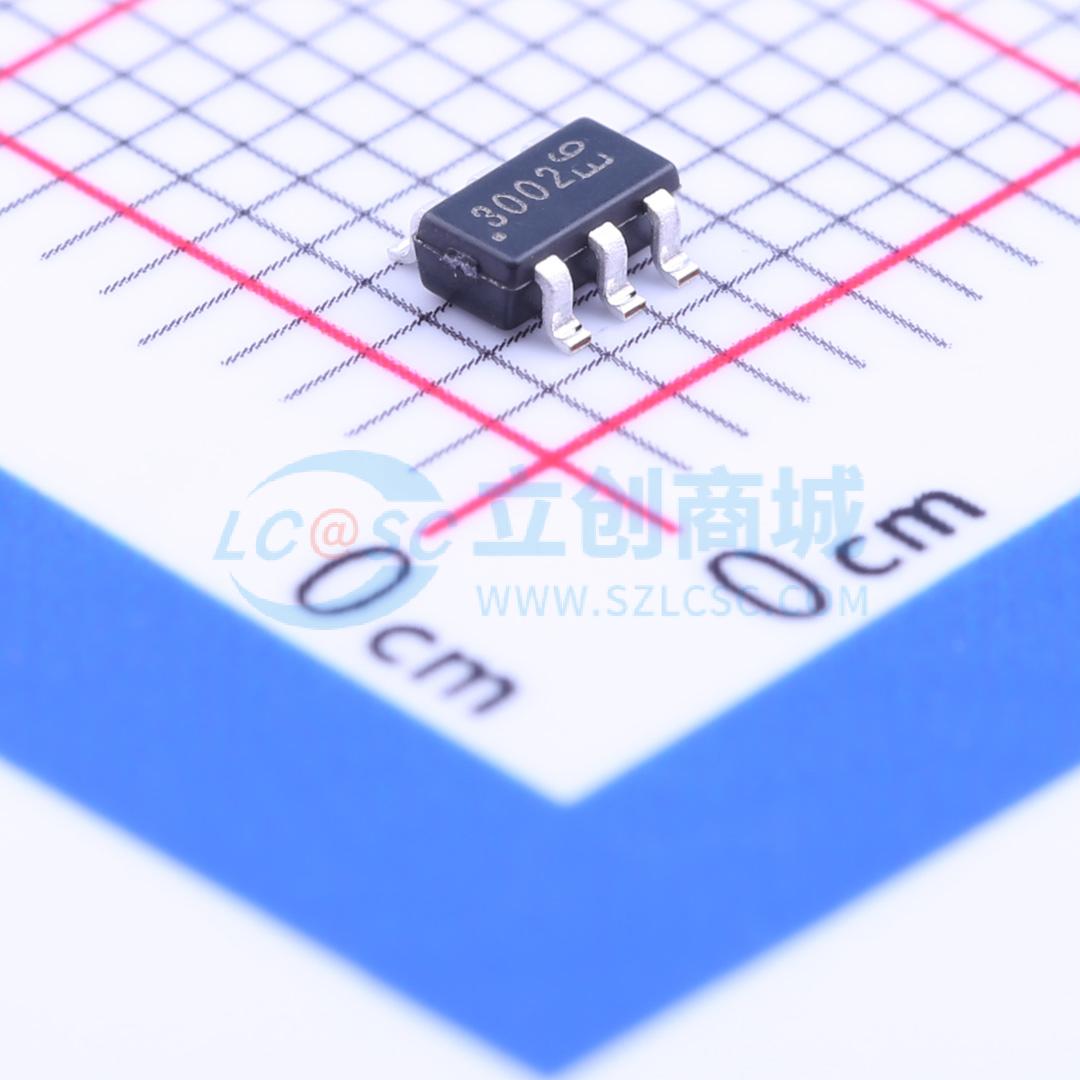

温馨提醒：图片仅供参考，商品以实物为准
ZXGD3002E6TA
ZXGD3002E6TA
SMT扩展库PCB免费打样
- 描述
- ZXGD3002E6是一款高速、同相单栅极驱动器，专为开关MOSFET或IGBT而设计。它能够向栅极传输高达5A的峰值源极/灌电流，以对容性栅极负载进行有效充放电。这款栅极驱动器可确保MOSFET快速开关，从而最大限度地减少大电流开关应用中的功率损耗和失真
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXGD3002E6TA
- 商品编号
- C156276
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 9A | |
| 拉电流(IOH) | 2.2A | |
| 工作电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 8.3ns | |
| 下降时间(tf) | 10.8ns | |
| 传播延迟 tpLH | 1.25ns | |
| 传播延迟 tpHL | 1.6ns | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 静态电流(Iq) | 50nA |
