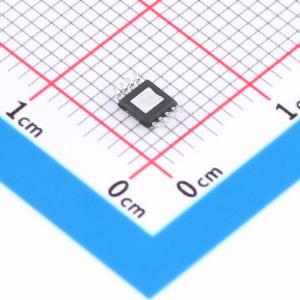

温馨提醒：图片仅供参考，商品以实物为准

AL5811MP-13

60V线性75mA可调电流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款线性LED驱动器，具有高达75mA的可调LED电流，具有出色的温度稳定性和输出处理能力。通过使用标准值电阻设置LED电流，简化了线性和隔离或非隔离LED驱动器的设计。具有一个开漏输出，可在1V至60V之间摆动，能够驱动长LED链。其低0.5V Rs21引脚位于LED电流路径之外，因此在调节LED电流时可保持精度，同时最大程度地减少所需的开销。与传统的线性LED驱动器相比，这降低了其功耗。适用于驱动高达75mA的LED。可采用外露焊盘MSOP-8EP和U-DFN3030-6封装。
品牌名称: DIODES(美台)
商品型号: AL5811MP-13
商品编号: C155377
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

商品概述

AL5811 是一款线性 LED 驱动器，可调节的 LED 电流高达 75mA，具有出色的温度稳定性和输出处理能力。通过使用标准值电阻设置 LED 电流，AL5811 简化了线性和隔离或非隔离 LED 驱动器的设计。

AL5811 具有开漏输出，可以从 1V 到 60V 摆动，能够驱动长 LED 串。其低至 0.5V 的 RSET 引脚位于 LED 电流路径之外，因此在最小化所需电压裕量以调节 LED 电流的同时保持了精度。与传统的线性 LED 驱动器相比，这减少了其功耗。这使其非常适合驱动高达 75mA 的 LED。

通过从 LED 串中提取 VCC，可以驱动更长的 LED 串，其中串电压可能超过 60V。

AL5811 提供 MSOP-8EP 和 U-DFN3030-6 封装。

应用领域

隔离式离线LED转换器
线性LED驱动器
LED标识仪表照明

数据手册PDF

放大查看下载PDF

优惠活动

5.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3.5V~60V
	开关频率	-
	通道数	1
	输出电压	1V~60V

	属性	参数值
	输出电流	75mA
	调光	PWM
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	6%
