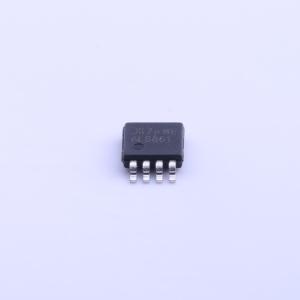

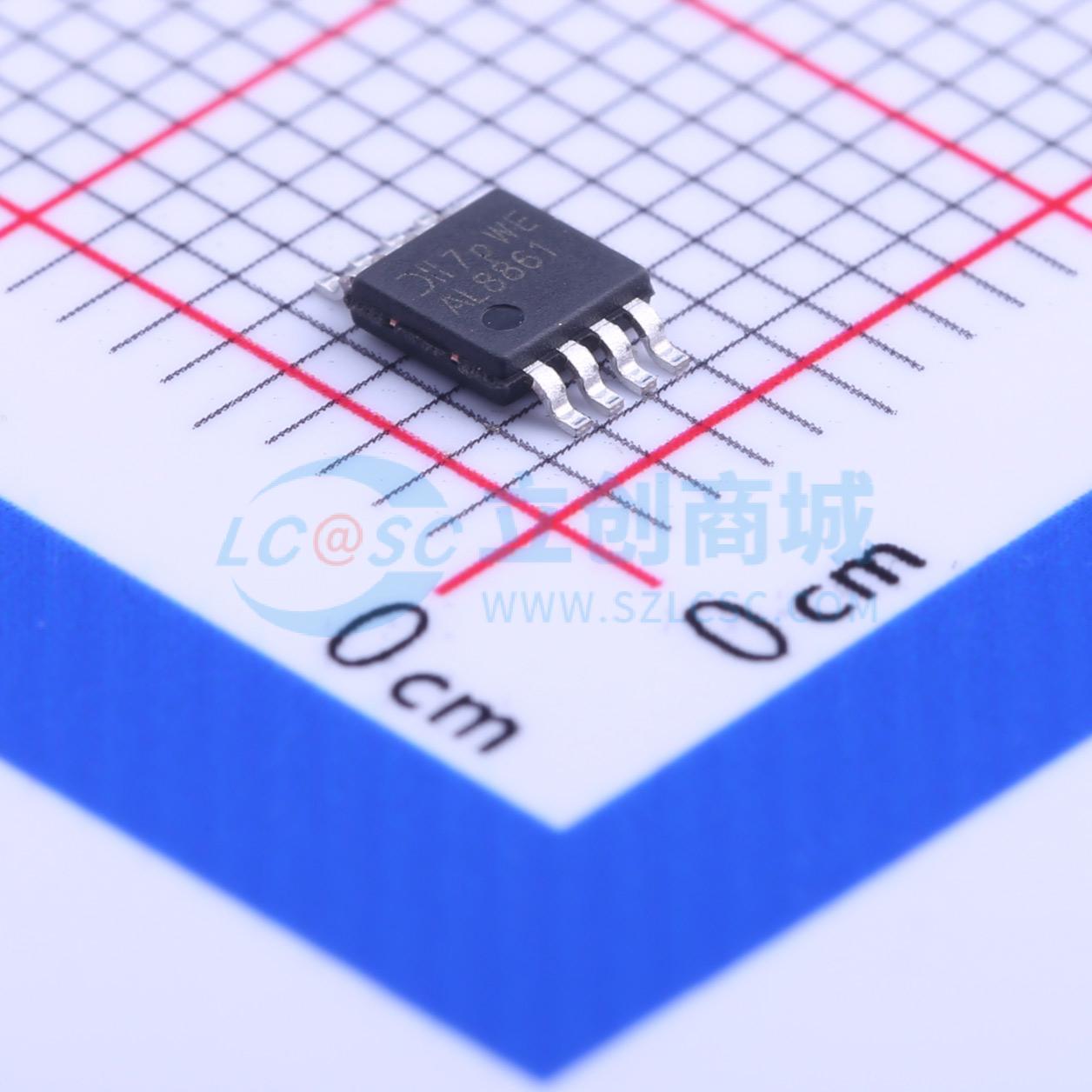

AL8861MP-13

输出1.5A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种迟滞模式的DC-DC降压转换器，用于从高于LED电压的电压源高效驱动单个或多个串联的LED。该设备可以在4.5V至40V的输入电源下工作，TSOT25封装可提供高达1A的外部可调输出电流，SOT89-5和MSOP-8EP封装可提供高达1.5A的外部可调输出电流。根据电源电压和外部组件，该转换器可提供高达40W的输出功率。集成了功率开关和高端输出电流检测电路，使用外部电阻设置标称平均输出电流
品牌名称: DIODES(美台)
商品型号: AL8861MP-13
商品编号: C155534
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

AL8861 是一种滞回模式的 DC-DC 降压转换器，设计用于从高于 LED 电压的电源高效驱动单个或多个串联连接的 LED。该器件可以从 4.5V 到 40V 的输入电源工作，并为 TSOT25 封装提供高达 1A 的外部可调输出电流，为 SOT89-5 和 MSOP-8EP 封装提供高达 1.5A 的外部可调输出电流。根据供电电压和外部元件的不同，此转换器可以提供高达 40W 的输出功率。

AL8861 集成了电源开关和高侧输出电流检测电路，使用外部电阻设置标称平均输出电流。通过向 VSET 引脚施加外部控制信号可以实现调光。VSET 引脚可以接受直流电压信号或 PWM 信号。软启动时间可以通过从 VSET 引脚到地的外部电容进行调整。将 0.2V 或更低的电压施加到 VSET 引脚可以关闭输出并使器件进入低功耗待机状态。

应用领域

低压卤素灯的LED改造
低压工业照明
LED背光
多通道外部驱动器的发光标志

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~40V
	开关频率	1MHz
	通道数	1
	输出电压	-
	输出电流	1.5A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
