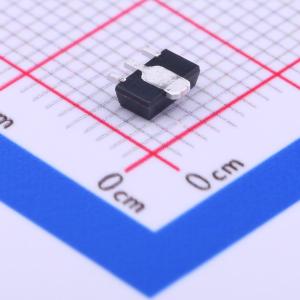

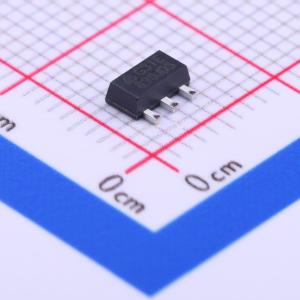

AP2204R-5.0TRG1

输入24V 输出5V 150mA

SMT扩展库PCB免费打样

描述: 采用高压EPNP工艺制造的正电压调节器IC。具有宽输入电压范围、高精度、高纹波抑制、低压差电压、低噪声、限流和超低静态电流等特点，适用于各种USB和便携式设备。该IC由电压基准、误差放大器、用于设置输出电压的电阻网络、用于电流保护的限流电路和芯片使能电路组成。有1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、5.0V固定电压版本和可调电压版本。采用节省空间的SOT-23-5、SOT-89和PSOP-8封装。
品牌名称: DIODES(美台)
商品型号: AP2204R-5.0TRG1
商品编号: C156388
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.212克(g)

商品参数

商品概述

AP2204系列是采用高压EPNP工艺制造的正电压调节器IC。 AP2204具有输入电压范围宽、精度高、纹波抑制比高、低压差、低噪声、限流和超低静态电流等特性，非常适合用于各种USB和便携式设备。该IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络、一个用于电流保护的限流电路和一个芯片使能电路组成。 AP2204有1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、5.0V固定电压版本和可调电压版本。 AP2204提供节省空间的SOT - 23 - 5、SOT - 89和PSOP - 8封装。

商品特性

宽输入电压范围：2.3V至24V
宽输出电压范围：1.24V至22V
出色的纹波抑制比：60dB@ f = 1kHz
低压差电压：VDROP = 100mV @ lout = 100μA
低接地电流
高输出电压精度
与低ESR陶瓷电容兼容
出色的线性/负载调整率
热关断功能
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

电池供电设备
笔记本电脑、掌上电脑、笔记本计算机
便携式信息设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	24V
	输出电压	5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	100mV@(100uA)

	属性	参数值
	静态电流(Iq)	20uA
	噪声	30uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
