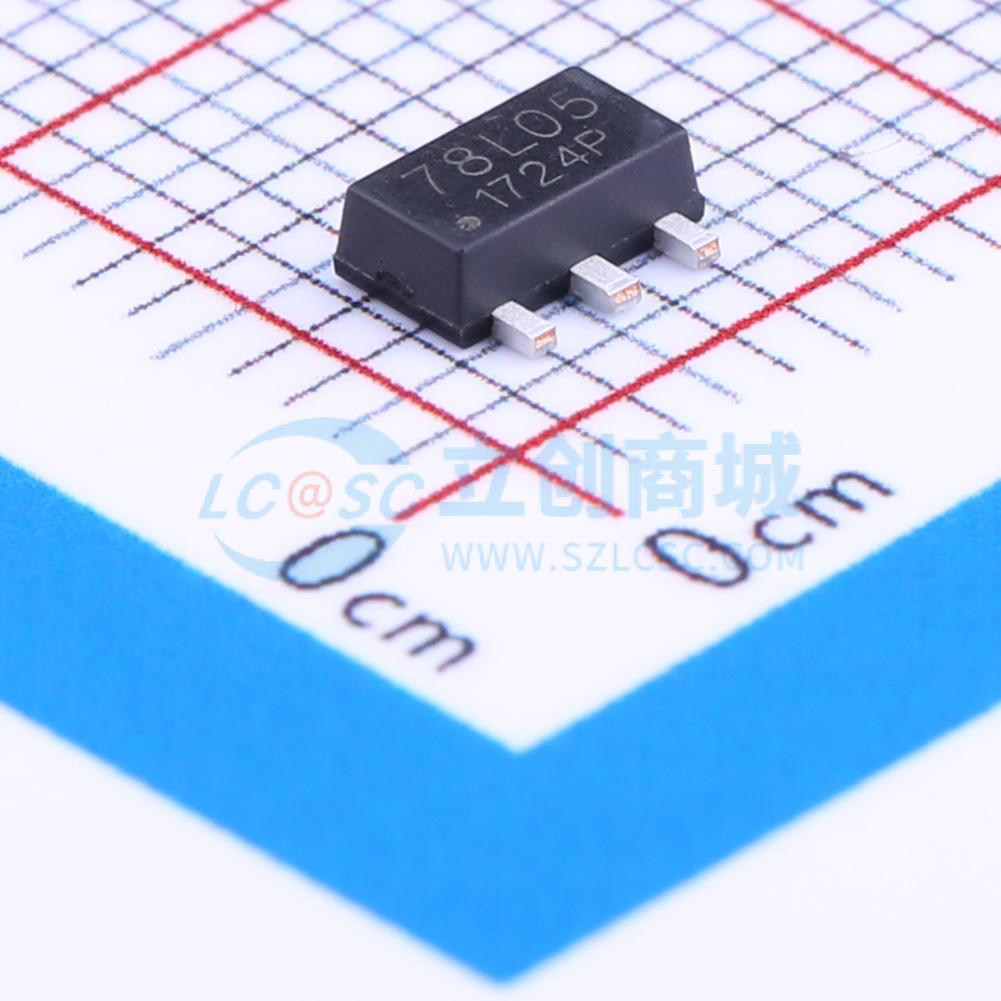

温馨提醒：图片仅供参考，商品以实物为准

78L05

输入20V 输出5V 100mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这一系列固定电压集成电路稳压器专为广泛的应用而设计。这些应用包括板载稳压，以消除与单点稳压相关的噪声和分配问题。此外，它们可以与功率传输元件一起使用，以制造高电流稳压器。其中一个稳压器可以提供高达100mA的输出电流。这些稳压器的内部限流和热关断特性使其基本上能免受过载影响。当用作齐纳二极管-电阻组合的替代品时，可以有效改善输出阻抗，并降低偏置电流。
品牌名称: Mixic(中科芯亿达)
商品型号: 78L05
商品编号: C156436
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.157克(g)
立创商城设计参考: LDO-(3)电源输入20V~30V-(1)输出0.1A以内方案

商品参数

商品概述

该系列固定电压集成电路稳压器适用于广泛的应用场景。这些应用包括板载稳压，以消除与单点稳压相关的噪声和配电问题。此外，它们可与功率传输元件配合使用，制成大电流稳压器。其中一款稳压器的输出电流最高可达100mA。这些稳压器的内部限流和热关断特性使其基本不受过载影响。当用作齐纳二极管 - 电阻组合的替代品时，可有效改善输出阻抗，并降低偏置电流。

商品特性

三端稳压器
输出电流最高可达100mA
无需外部元件
内部热过载保护
内部短路电流限制
提供无铅封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	49dB@(120Hz)
	压差	1.7V

	属性	参数值
	静态电流(Iq)	-
	噪声	42uV
	特性	短路保护；过流保护
	工作温度	-20℃~+85℃
	输出极性	正极
	输出通道数	1
