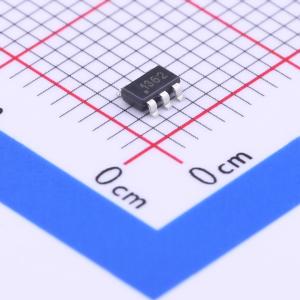

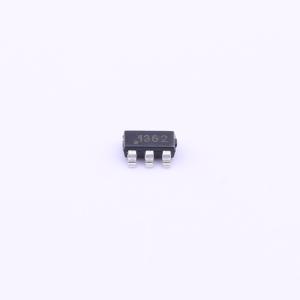

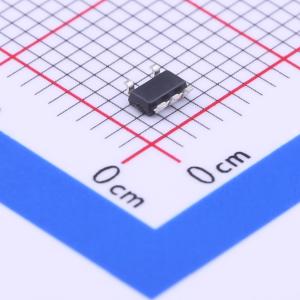

ZXLD1362ET5TA

输出1A 降压型驱动

描述: 是一款连续模式电感降压转换器，集成开关和高端电流检测功能。它可在6V至60V的输入电源下工作，能高效驱动单个或多个串联LED，外部可调输出电流高达1A。该器件已通过AEC-Q100 1级认证，可在-40°C至+125°C的环境温度下工作。输出电流可通过施加直流电压或PWM波形进行调节，使用PWM控制可实现100.1的输出电流调节。将0.2V或更低的电压施加到ADJ引脚可关闭输出并使器件进入低电流待机状态。该器件与线圈（L1）和电流检测电阻（Rs）配合，构成自振荡连续模式降压转换器。
品牌名称: DIODES(美台)
商品型号: ZXLD1362ET5TA
商品编号: C154735
商品封装: TSOT-25
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

ZXLD1362 是一款连续模式电感式降压转换器，集成了开关和高端电流检测功能。它的输入电源电压范围为 6V 至 60V，可高效驱动单个或多个串联 LED，外部可调输出电流最高可达 1A。 ZXLD1362 已通过 AEC - Q100 1 级认证，可在 - 40℃ 至 + 125℃ 的环境温度下工作。可通过施加直流电压或 PWM 波形来调节输出电流。使用 PWM 控制可实现 100:1 的输出电流调节。在 ADJ 引脚施加 0.2V 或更低电压可关闭输出，并使器件进入低电流待机状态。

商品特性

简单且元件数量少
单引脚使用直流电压或 PWM 进行开/关和亮度控制
高效率（高达 95%）
宽输入电压范围：6V 至 60V
最高 1MHz 开关频率
通过 AEC - Q100 1 级认证
有汽车级版本（ZXLD1362Q）
典型输出电流精度为 2%
热增强型 TSOT25：ΘJA 82℃/W
采用绿色封装
完全无铅且完全符合 RoHS 标准
无卤素和锑。“绿色”器件

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~60V
	开关频率	1MHz
	通道数	1
	输出电压	-
	输出电流	1A

	属性	参数值
	调光	PWM；模拟
	特性	-
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	2%
