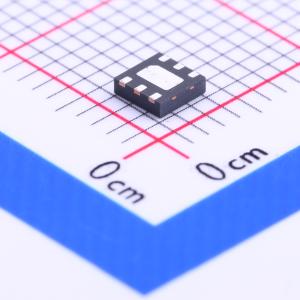

温馨提醒：图片仅供参考，商品以实物为准

ZXLD1366DACTC

输出1A 降压型驱动

品牌名称: DIODES(美台)
商品型号: ZXLD1366DACTC
商品编号: C154760
商品封装: VDFN-6-EP(3x3)
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

ZXLD1366是一款连续模式电感式降压转换器，专为从高于LED电压的电压源高效驱动单个或多个串联LED而设计。该器件的输入电源电压范围为6V至60V，可提供最高1A的外部可调输出电流。 ZXLD1366符合AEC-Q100 1级标准，可在-40℃至+125℃的环境温度下工作。 ZXLD1366采用高端输出电流检测电路，通过外部电阻设置标称平均输出电流。通过向“ADJ”引脚施加外部控制信号，可将输出电流调节到设定值之上或之下。通过向“ADJ”引脚施加PWM信号，可实现更高的输出电流调光分辨率。可通过在ADJ引脚与地之间连接外部电容来强制实现软启动。向ADJ引脚施加0.2V或更低的电压可关闭输出，并使器件进入低电流待机状态。

商品特性

典型输出电流精度优于0.8%
简单且元件数量少
单引脚使用直流电压或PWM进行开/关和亮度控制
PWM分辨率高达1000:1
高效率（高达97%）
开关频率高达1MHz
宽输入电压范围：6V至60V
具备固有的LED开路保护功能
提供热增强型绿色封装：SO-8EP θJA = +45℃/W、V-DFN3030-6 θJA = +44℃/W、TSOT25 θJA = +82℃/W
完全无铅且符合RoHS标准
无卤素和锑，为“绿色器件”
符合AEC-Q100 1级标准，另有一份数据手册（ZXLD1366Q）介绍符合汽车应用标准的产品

应用领域

低压工业照明
LED备用照明
发光标志
应急照明
安全特低电压（SELV）照明
制冷设备照明

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~60V
	开关频率	260kHz~625kHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	1A
	调光	PWM；模拟
	特性	-
	拓扑结构	降压
	工作温度	-40℃~+125℃
