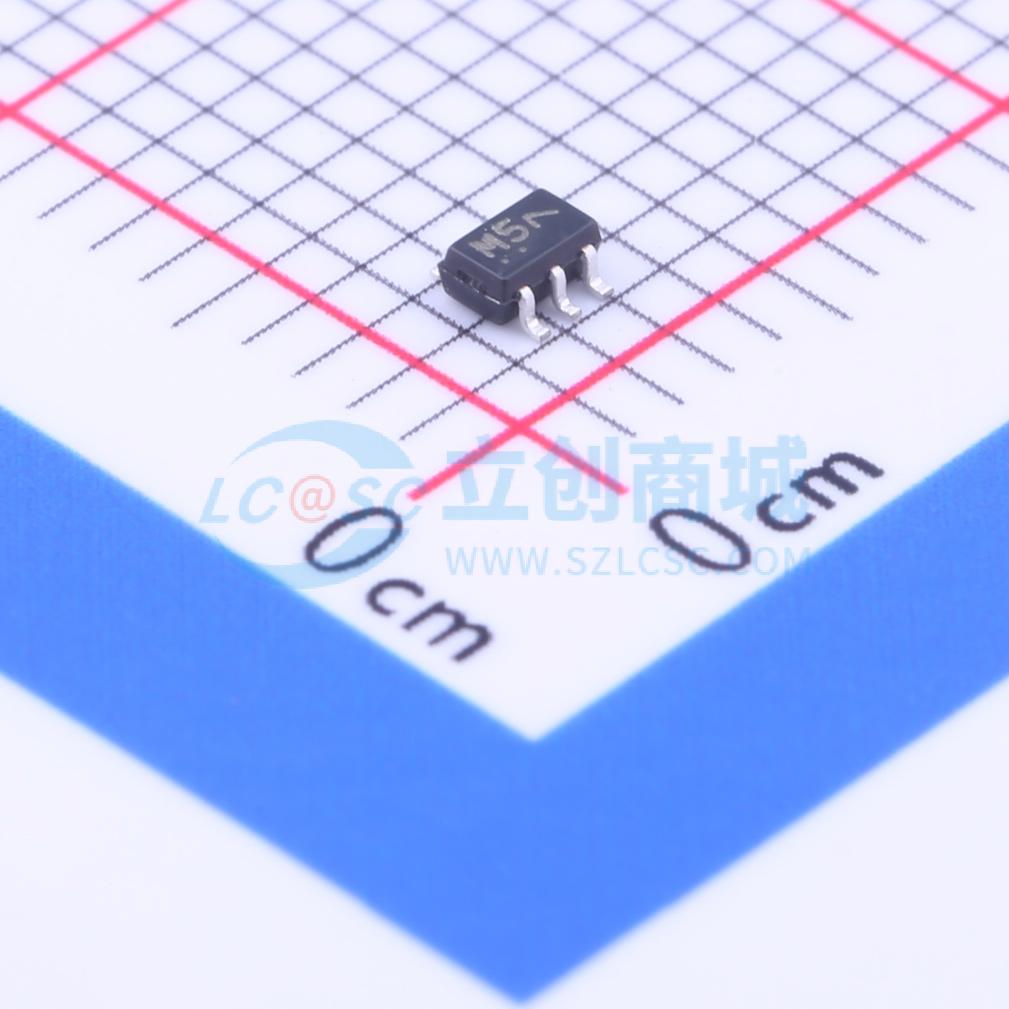

温馨提醒：图片仅供参考，商品以实物为准
NL27WZ04DFT2G
双路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NL27WZ04是一款高性能双反相器，工作电源电压范围为1.65 V至5.5 V。高阻抗、与TTL兼容的输入可显著降低输入驱动器的电流负载，而与TTL兼容的输出则可改善开关噪声性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NL27WZ04DFT2G
- 商品编号
- C154778
- 商品封装
- SC-70-6(SOT-363)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 2 | |
| 输入数 | 2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 传播延迟(tpd) | 3.6ns@5V,50pF | |
| 系列 | 27WZ系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
NL27WZ04 是一款高性能双反相器，工作电压范围为1.65V至5.5V。高阻抗TTL兼容输入显著降低了对输入驱动器的电流负载，而TTL兼容输出提供了改进的开关噪声性能。该器件具有极高的速度，在VCC = 5V时典型的传播延迟为2.0纳秒，并且设计用于1.65V至5.5V VCC操作。该器件具有过压耐受输入和输出，并与LVTTL和LVCMOS兼容。当VCC = 3V时，它可以与5V TTL逻辑接口，并提供24mA平衡输出灌电流和拉电流能力。接近零的静态电源电流大大降低了系统功耗需求。芯片复杂度为FET = 72，等效门数 = 18。NLV前缀用于汽车和其他需要独特现场和控制变更要求的应用，符合AEC-Q100标准并具备PPAP能力。这些器件无铅且符合RoHS标准。
