温馨提醒：图片仅供参考，商品以实物为准

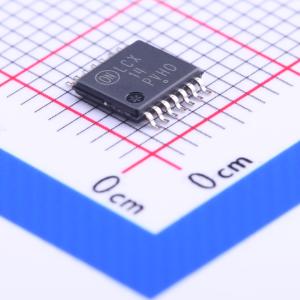

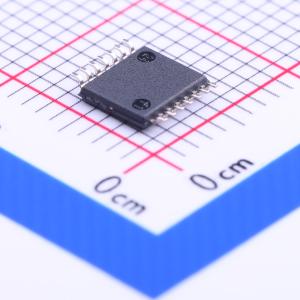

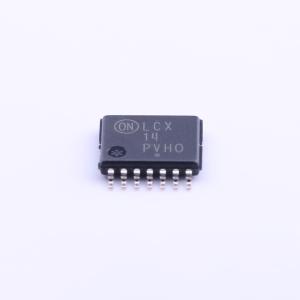

MC74LCX14DTR2G
六路施密特触发反相器
- 描述
- MC74LCX14 是一款高性能六路逆变器，带施密特触发器输入，运行电压为 2.7 V 到 3.6 V。高阻抗 TTL 兼容输入可明显降低输入驱动器的电流负载，而 TTL 兼容输出改善了开关噪声性能。5.5 V 的 VI 规格使得 MC74LCX14 输入能够基于 5 V 器件进行安全驱动。引脚配置和功能与 MC74LCX04 相同，只是输入存在磁滞，并具有施密特触发器功能，因此 LCX14 可用作线路接收器，接收缓慢的输入信号。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74LCX14DTR2G
- 商品编号
- C154840
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2.2V | |
| 输入低电平(VIL) | 400mV~600mV | |
| 传播延迟(tpd) | 6.5ns@3.3V,50pF | |
| 系列 | 74LCX系列 | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 可以用作线路接收器，接收慢速输入信号
