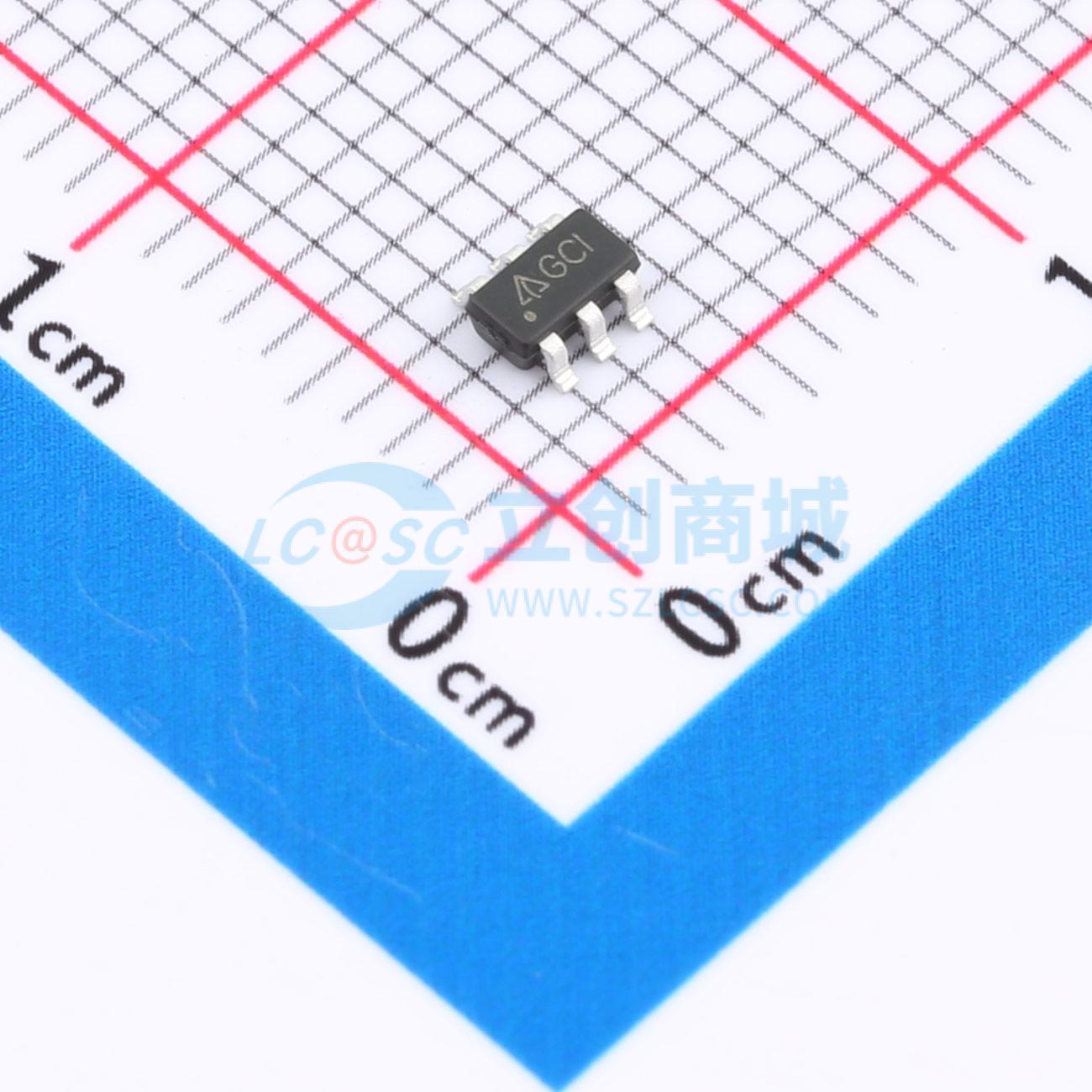

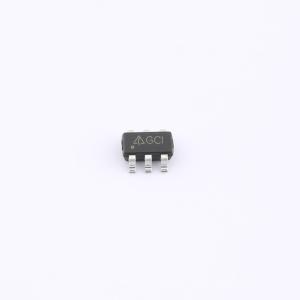

温馨提醒：图片仅供参考，商品以实物为准

AP3211KTR-G1

1.4MHz、1.5A异步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP3211是一款1.4MHz固定频率、电流模式PWM降压DC-DC转换器,能够驱动1.5A负载,具有高效率、优良的线路和负载调节能力。内置N通道功率MOSFET开关,低导通电阻。电流模式控制提供快速瞬态响应和逐周期限流。内置过流保护、热关断、欠压锁定和软启动功能。适用于LCD电视、便携式DVD等设备。
品牌名称: DIODES(美台)
商品型号: AP3211KTR-G1
商品编号: C154863
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

AP3211是一款1.4MHz固定频率、电流模式的PWM降压型DC-DC转换器，能够高效驱动1.5A负载，具备出色的线性和负载调节能力。该器件集成了低导通电阻的N沟道功率MOSFET开关。电流模式控制可实现快速瞬态响应和逐周期电流限制。多家不同制造商提供一系列专为AP3211优化的标准电感。这一特性极大地简化了开关电源的设计。 AP3211采用SOT-23-6封装。

商品特性

输入电压范围：4.5V至18V
输出电压可在0.81V至15V之间调节
固定1.4MHz频率
高效率：高达92%
输出电流：1.5A
电流模式控制
内置过流保护
内置热关断功能
内置欠压锁定（UVLO）功能
内置过压保护
内置软启动

应用领域

液晶电视
数码相框、便携式DVD

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	810mV~15V
	输出电流	1.5A
	开关频率	1.4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.1mA
	开关管(内置/外置)	内置
	输出类型	可调
