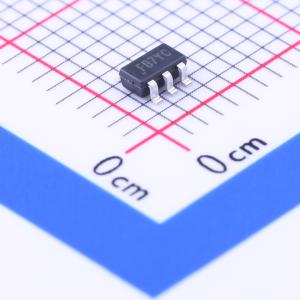

温馨提醒：图片仅供参考，商品以实物为准
AP5724WG-7
输出750mA 升压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款升压型DC/DC转换器，专门设计用于以恒定电流驱动白光LED。该设备可以从锂离子电池串联驱动2-6个LED。LED的串联连接可提供相同的LED电流，从而实现均匀的亮度，并消除了对镇流电阻的需求。为了驱动更多数量的LED，还支持对多个相同数量LED的并联串进行单反馈。开关频率为1.2MHz，允许使用微小的外部组件。低至0.1V的反馈电压可最大限度地减少电流设置电阻中的功率损耗，以提高效率
- 品牌名称
- DIODES(美台)
- 商品型号
- AP5724WG-7
- 商品编号
- C154870
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1.2MHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 750mA | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AP5724是一款专为驱动白色LED而设计的升压DC/DC转换器。该器件可以从锂离子电池驱动2到6个串联的LED。LED的串联连接提供了相同的LED电流，从而实现均匀的亮度，并消除了对镇流电阻的需求。为了驱动更多的LED，AP5724还支持多个等数量LED串并联连接的单反馈。
AP5724的开关频率为1.2MHz，允许使用小型外部元件。0.1V的低反馈电压减少了电流设置电阻中的功率损耗，从而提高了效率。
应用领域
- 手机
- PDA，手持式计算机
- 数码相机
- MP3播放器
- GPS接收器
