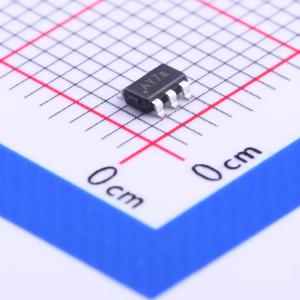

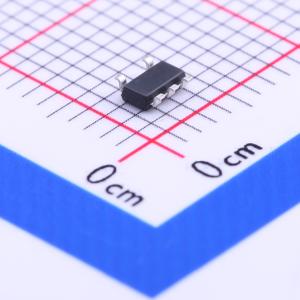

温馨提醒：图片仅供参考，商品以实物为准

AP8803WTG-7

输出1A 降压型驱动

描述: AP8803 是一款降压 DC/DC 转换器，设计用于以恒定电流驱动 LED。该设备可以从 8V 到 30V 的电压源串联驱动多达 7 个 LED，具体取决于 LED 的正向电压。LED 的串联连接提供了相同的 LED 电流，从而实现均匀的亮度，并消除了对镇流电阻的需求。AP8803 的开关频率高达 700kHz。这允许使用小尺寸的外部组件，从而最小化所需的 PCB 面积。AP8803 的最大输出电流通过连接在 VIN 和 SET 输入引脚之间的外部电阻设置。调光可以通过在 CTRL 输入引脚施加 DC 电压或 PWM 信号来实现。当 CTRL 引脚的输入电压为 0.2V 或更低时，会关闭 SW 输出并将设备置于低电流待机状态。
品牌名称: DIODES(美台)
商品型号: AP8803WTG-7
商品编号: C154770
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

AP8803是一款降压型DC/DC转换器，旨在以恒定电流驱动LED。根据LED的正向电压，该器件可从8V至30V的电压源串联驱动多达7个LED。LED的串联连接可提供相同的LED电流，从而实现均匀亮度，并且无需镇流电阻。AP8803的开关频率最高可达700kHz，这允许使用小尺寸的外部组件，从而最小化所需的PCB面积。 AP8803的最大输出电流通过连接在VIN和SET输入引脚之间的外部电阻来设置。通过在CTRL输入引脚施加直流电压或PWM信号来实现调光。当CTRL引脚的输入电压为0.2V或更低时，SW端的输出将关闭，器件进入低电流待机状态。

商品特性

最高1A的LED驱动电流
最高92%的高效率
最高30V的工作输入电压
最高700kHz的高开关频率
用于调光控制的PWM/DC输入
内置输出开路保护
TSOT25：采用“绿色”模塑料（无溴、锑），无铅涂层/符合RoHS标准
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~30V
	开关频率	700kHz
	通道数	1
	输出电压	-

	属性	参数值
	输出电流	1A
	调光	PWM；模拟
	特性	-
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
