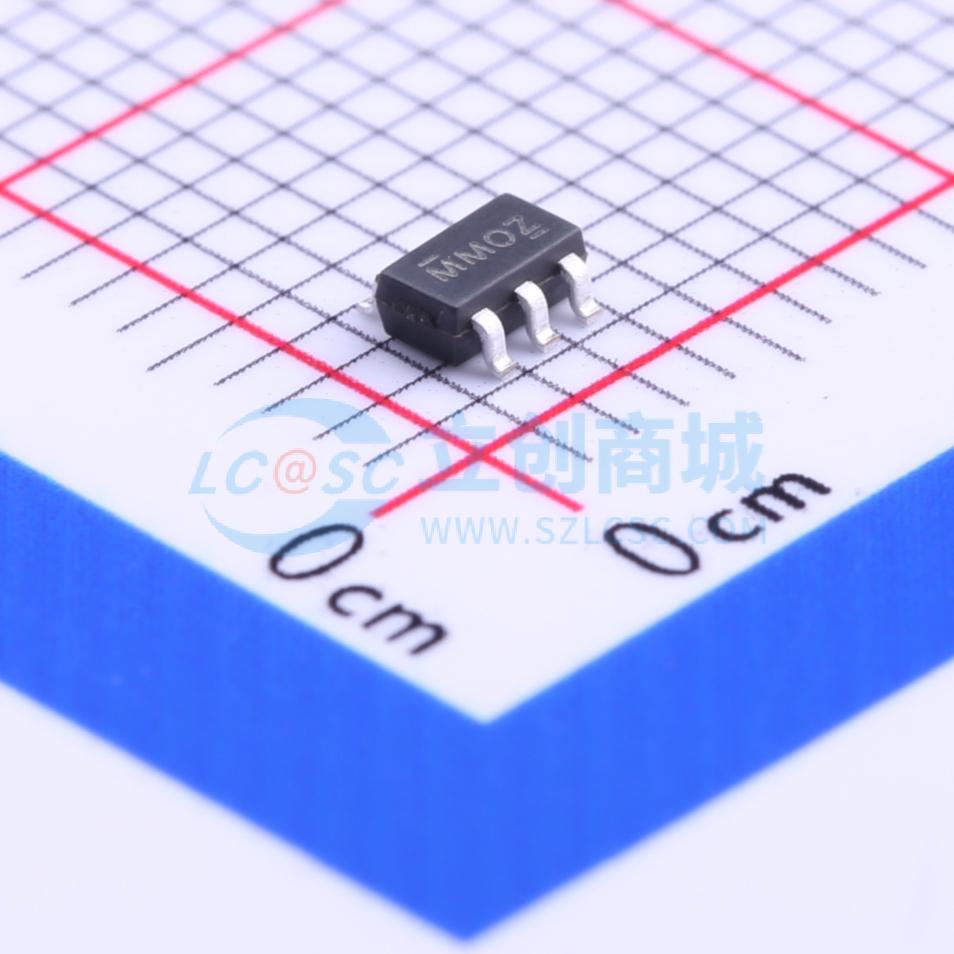

温馨提醒：图片仅供参考，商品以实物为准
PT7M7433TAEX
停产 微处理器监控电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PT7M7433/34/35 是带有内部迟滞功能的单级电池监视器。这些器件配备单个低电量输出指示器，可用于指示三种电池状态：良好（系统正常模式运行）、电量低（系统低功耗模式运行）或电量耗尽（系统停用）。PT7M7433/34/35 的阈值电压可由用户调节，允许用户选择迟滞范围，进而设定系统对噪声的敏感度
- 品牌名称
- DIODES(美台)
- 商品型号
- PT7M7433TAEX
- 商品编号
- C154749
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1.8V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 615mV |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 90ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 1.5uA |
商品概述
PT7M7433/34/35 是具有内部迟滞功能的单级电池监测器。这些器件配备单个低电量输出指示器，可用于指示三种电池状态：良好（系统正常模式运行）、电量低（系统低功耗模式运行）或电量耗尽（系统停用）。 PT7M7433/34/35 的阈值电压可由用户调节，允许用户选择迟滞范围，进而调整系统对噪声的敏感度。较宽的迟滞范围还可防止因负载移除后电池恢复而导致的抖动。
商品特性
- 具有 615mV 内部参考电压的用户可调高低阈值
- 低电流（典型值 1.5μA）
- 单低电量输出：推挽式 LBO、开漏式 LBO 和开漏式 LBO 可选
- 90ms 最小 LBO 超时时间
- 抗电池电压短时间瞬变
- 工作温度范围：-40°C 至 +85°C
应用领域
- 监测锂离子（Li+）电池或多节碱性/NiCd/NiMH 电源。
