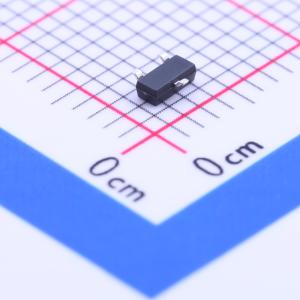

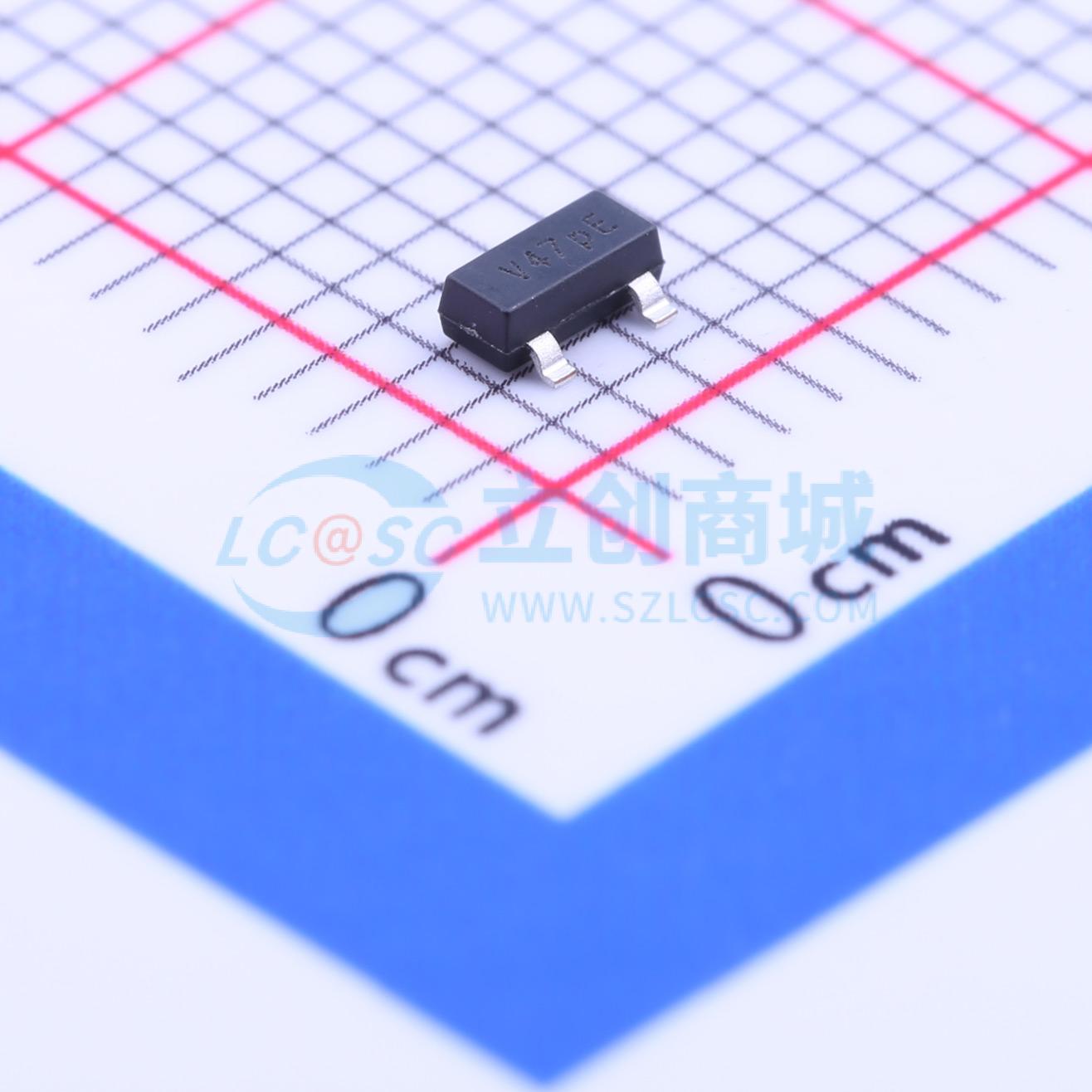

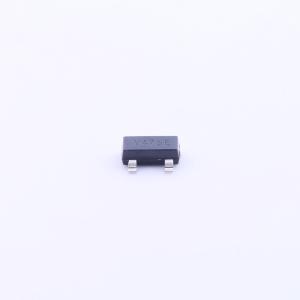

APX803-44SAG-7

3引脚微处理器复位电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于微处理器 (μP) 监控电路，以监控 μP 和数字系统中的电源。在与 5V、3.3V、3.0V 供电电路一起使用时，通过消除外部组件和调整，提供出色的电路可靠性和低成本。这些电路执行单一功能：在上电时以及每当 VCC 电源电压下降到预设阈值以下时发出复位信号，并在 VCC 上升到复位阈值以上后保持一段时间。APX803D 此时间段至少为 1ms，而其他 APX803 变体至少为 140ms
品牌名称: DIODES(美台)
商品型号: APX803-44SAG-7
商品编号: C155243
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

APX803/D用于微处理器（µP）监控电路，以监测µP和数字系统中的电源。当与5V、3.3V、3.0V供电电路配合使用时，它们通过省去外部元件和调节环节，提供了出色的电路可靠性和低成本优势。

这些电路执行单一功能：在上电时以及每当VCC电源电压降至预设阈值以下时，它们会发出复位信号，并在VCC升至复位阈值以上后的一段固定时间内保持该信号。对于APX803D，这段时间至少为1ms，而对于其他APX803型号，至少为140ms。复位比较器设计为忽略VCC上的快速瞬变，并且保证在VCC低至1V时输出处于正确的逻辑状态。

APX803有不同的复位阈值可供选择，适用于各种电源电压下的操作，而APX803D的阈值电压为2.93V。

APX803/D具有集电极开路、低电平有效的RESET输出，与具有推挽输出级的Diodes APX809/10互补。低电源电流使APX803/D非常适合用于便携式设备。APX803/D有3引脚SOT23封装的两种引脚排列变体。

商品特性

精确监测2.5V、3V、3.3V和5V电源电压
全温度范围规格齐全
漏极开路、低电平有效RESET输出
上电/电源毛刺复位脉冲
- APX803D 2ms（典型值）
- APX803 200ms（典型值）
30μA电源电流（典型值）
保证在VCC = 1V时复位有效
无需外部元件
SOT23：采用“绿色”模塑料（无溴、锑）
完全无铅且符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

计算机
控制器
智能仪器
关键µP和µc电源监控
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

8.1折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.38V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(TA)
	静态电流(Iq)	30uA
